体育场馆声学设计及测量规程[附条文说明]JGJ/T131-2012

 前言

中华人民共和国行业标准

体育场馆声学设计及测量规程

Specification for acoustical design and measurement of gymnasium and stadium

JGJ/T 131-2012

发布部门：中华人民共和国住房和城乡建设部

发布日期：2012年11月01日

实施日期：2013年03月01日

中华人民共和国住房和城乡建设部公告

第1515号

住房城乡建设部关于发布行业标准《体育场馆声学设计及测量规程》的公告

现批准《体育场馆声学设计及测量规程》为行业标准，编号为JGJ/T 131-2012，自2013年3月1日起实施。原行业标准《体育馆声学设计及测量规程》JGJ/T 131-2000同时废止。

本规程由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部

2012年11月1日

前 言

根据住房和城乡建设部《关于印发<2009年工程建设标准规范制订、修订计划>的通知》（建标[2009]88号）的要求，规程编制组经广泛调查研究、认真总结实践经验、参考有关国际标准和国外先进标准，并在广泛征求意见的基础上，修订本规程。

本规程的主要技术内容是：总则；建筑声学设计；噪声控制；扩声系统设计；声学测量等。

本规程修订的主要内容是：

1.增加了对体育场进行声学设计、声学测量的内容。

2.对于体育馆，适当调整了建筑声学、噪声控制、扩声系统的设计指标与要求，对声学测量的仪器与方法也作了适当调整。

3.以附录的形式，增加了有关扩声系统语言传输指数方面和游泳池水下广播系统扩声特性指标及其测量方法的内容。

本规程由住房和城乡建设部负责管理，由中国建筑科学研究院负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中国建筑科学研究院（地址：北京市北三环东路30号，邮政编码：100013）

本规程主编单位：中国建筑科学研究院

本规程参编单位：北京市建筑设计研究院 中广电广播电影电视设计研究院 东南大学 博世集团

本规程主要起草人员：林杰 王峥 陈建华 傅秀章 徐春 陈金京 骆学聪 柳孝图 闫国军 石敏 莫皎平 石红蓉

本规程主要审查人员：程明昆 王福津 曹孝振 周兆驹 崔广中 茹履京 马军 周茜 莫喜平

1总则

1  总    则

1.0.1  为保证体育场馆的观众席、比赛场地及有关房间满足使用功能要求的听闻环境，测量体育场馆的声学特性，检验体育场馆声学工程的质量，制定本规程。

1.0.2  本规程适用于新建、扩建、改建体育场馆的声学设计和声学测量，也适用于既有体育场馆的声学测量。

▼ 展开条文说明
1.0.2  能够进行球类、体操（技巧）、武术、拳击、击剑、举重、摔跤、柔道等体育项目，还有集会、杂技（马戏）、音乐、文艺演出等多种用途的体育馆为综合体育馆。只能进行单独一类体育项目的体育馆为专项体育馆，如：游泳馆、溜冰馆、网球馆、田径馆等。综合体育馆对音质要求较高，需要对声学方面有较多投资。专项体育馆对音质要求不高，主要是保证语言清晰、控制噪声和声缺陷。由于综合体育馆、专项体育馆对声学方面的不同要求，设计上也应有所区别。

1.0.3  体育场馆的声学设计应从建筑方案设计阶段开始。体育场馆的建筑声学设计、扩声系统设计和噪声控制设计应协调同步进行。

▼ 展开条文说明
1.0.3  为避免在建筑设计已定局时才进行声学设计、在建筑声学设计已定局时才进行扩声系统设计，致使出现难以补救的缺陷或虽可补救但花费较大或即使经补救效果仍不理想的局面，特制定本条。体育场馆的声学环境是建筑声学、扩声系统、噪声水平三者综合的结果，只有相互配合、统一考虑，并得到其他有关工种的支持，才能达到良好的效果。

1.0.4  对设有可开合活动顶盖的体育场，应按对体育馆的声学设计原则进行建筑声学设计、噪声控制设计。

▼ 展开条文说明
1.0.4  对于设有可开合活动顶盖的体育场，当活动顶盖闭合时，体育场的声学边界条件实际上已变成与体育馆相同，但所形成的室内容积却远远大于体育馆的室内容积；同时这类体育场还可能设置通风空调系统，但这类体育场的外围护结构（特别是活动顶盖）的隔声能力通常较弱。因此，应按照体育馆的声学设计原则进行这类体育场的建筑声学设计、噪声控制设计，但不照搬体育馆的声学指标。

1.0.5  体育场馆声学设计和声学测量除应符合本规程外，尚应符合国家现行有关标准的规定。

2建筑声学设计

2  建筑声学设计

2.1  一般规定

   2.1.1  体育场馆的建筑声学条件应保证使用扩声系统时的语言清晰。未设置固定安装的扩声系统的训练馆，其建筑声学条件应保证训练项目对声环境的要求。

▼ 展开条文说明
2.1.1  在体育场馆中基本上都使用扩声系统，可以不考虑自然声演出的要求，所以体育场馆建筑声学设计的目的主要就是保证扩声系统的正常使用。而体育馆的一些多用途使用目的和部分体育项目对声学方面的要求可通过扩声系统加以实现。
训练馆中通常不设置固定安装的扩声系统。在训练馆中，不同的训练项目对声环境有不同的要求，如网球训练馆，应主要保证球落地时不能出现明显的回声，因为这会影响运动员对球的落点的判断。有一些训练项目，在运动员训练时教练会大声指导，有时会使用移动扩声设备或手持扩音器，这时就需要保证运动员可以听清教练员所说的内容，即保证一定的语言清晰度。也有一些运动项目在训练时需要播放音乐，如艺术体操和自由体操等，这时音乐的节奏对运动员的训练有很大的影响，因此应保证不会由于低频混响时间过长导致音乐的节奏含混不清。

   2.1.2  体育馆比赛大厅内观众席和比赛场地以及体育场的观众席不宜出现回声、颤动回声和声聚焦等声学缺陷。

▼ 展开条文说明
2.1.2  不论举行体育比赛还是多用途使用，均要求体育馆不能出现声缺陷。而有的体育馆的建筑形式却容易出现声缺陷，因此应注意消除。

   2.1.3  当选择体育场馆建筑声学处理方案时，应结合建筑形式、结构形式、观众席和比赛场地的配置及扬声器的布置等因素确定。

▼ 展开条文说明
2.1.3  声学设计时声学材料的选择、布置应与建筑形式协调，而吸声材料和构造的选择也必须考虑结构的形式以及结构的荷载要求，在吸声材料布置时应考虑观众席和比赛场地对声环境的不同要求。

   2.1.4  当选择声学材料和构造时，声学材料和构造应符合对材料的声学性能、强度、防火、装修、卫生、环保、防潮、造价等方面的要求。

▼ 展开条文说明
2.1.4  体育场馆中使用的声学材料和构造是装修的一部分，所以除了对体育场馆的声学效果有影响外，对它的装修效果、防火特性、卫生与环保特性以及装修造价等都有直接的影响，所以在选择声学材料和构造时不能单纯地考虑其声学特性，而应该综合考虑上述各种特性。

   2.1.5  体育场馆的吸声处理宜结合房间围护结构的保温、隔热、遮光的要求进行综合设计。

▼ 展开条文说明
2.1.5  “节能低碳”是目前在建筑设计中必须考虑的问题。体育馆体积大，特别是轻型屋盖和轻质墙体材料、大面积玻璃幕墙的采用导致能耗高，需要做“保温”或“隔热”设计。玻璃棉一类吸声材料也是良好的绝热材料，所以无论其做吸声墙面还是做吸声吊顶，都可提高体育馆围护结构的热工性能。因此，如果将声学设计与“保温”等设计结合，可充分发挥材料作用。

   2.1.6  在处理比赛大厅内吸声、反射声和避免声学缺陷等问题时，除应将扩声扬声器作为主要声源外，还宜将进行体育活动时产生的自然声源作为声源。

▼ 展开条文说明
2.1.6  在体育场馆中进行体育活动时，经常会有一些脉冲声，如篮球、网球等球类撞击地板的声音，这些声音有可能会通过反射屋面或墙体产生回声甚至多重回声，影响运动员的比赛，所以在进行声学处理时应将这些声音作为声源加以考虑。

2.2  混响时间

   2.2.1  综合体育馆比赛大厅满场混响时间的选择宜符合下列规定：

       1  在频率为500Hz～1000Hz时，不同容积比赛大厅的满场混响时间宜满足表2.2.1-1的要求。

       2  各频率混响时间相对于500Hz～1000Hz混响时间的比值宜符合表2.2.1-2的规定。

表2.2.1-1 不同容积比赛大厅500Hz～1000Hz满场混响时间

注：当比赛大厅容积大于表中列出的最大容积的1倍以上时，混响时间可比2.1s适当延长。

表2.2.1-2  各频率混响时间相对于500Hz～1000Hz混响时间的比值

   ▼ 展开条文说明
2.2.1  表2.2.1-1中的指标是指体育馆比赛大厅在80％满场的条件下的指标。这是因为综合体育馆比赛大厅的混响时间设计指标的制定主要是保证体育馆比赛大厅正常使用条件下的声环境能够满足扩声系统语言清晰度的要求，而正常使用时体育馆比赛大厅内应该是坐满观众的，但考虑到在许多情况下，观众的上座率不会是100％，一般在80％左右，所以将80％上座率条件作为满场混响时间设计指标的条件。
原规程中将综合体育馆的容积分为三档，分别给出混响时间的设计范围，但从近几年兴建的体育馆看，很多体育馆的容积都远远大于80 000m³，比80 000m³大2～3倍的体育馆很多，有一些甚至大4～5倍，所以将容积大于80 000m³的体育馆都归于一档，不太合理。所以本次修编将容积分为四档，分别制定混响时间设计范围，由于前两档是以容积增加一倍划分，所以将第三、四档的容积确定为80 000m³～160 000m³和大于160 000m³。
也有少数特大型体育馆，其比赛大厅的容积高达300 000m³～500 000m³，比160 000m³还要大1～2倍，在这么大的容积内达到2.1s的混响时间比较困难。但此类体育馆为数极少，所以就没有单列一档，而采用注的形式予以规定。
各频率混响时间相对于500Hz～1000Hz混响时间的比值是通过对音质效果反映较好的综合体育馆的满场混响时间测量结果进行统计分析后得到的。

2.2.2  游泳馆比赛厅500Hz～1000Hz满场混响时间宜满足表2.2.2的要求；各频率混响时间相对于500Hz～1000Hz混响时间的比值宜符合本规程表2.2.1-2的规定。

表2.2.2  游泳馆比赛厅500Hz～1000Hz满场混响时间

   ▼ 展开条文说明
2.2.2  游泳馆比赛厅混响时间是根据近年来国内、外新建的几座符合国际比赛标准的游泳馆的混响时间提出的。

2.2.3  有花样滑冰表演功能的溜冰馆，其比赛厅的混响时间可按容积大于160 000m3的综合体育馆比赛大厅的混响时间设计。冰球馆、速滑馆、网球馆、田径馆等专项体育馆比赛厅的混响时间可按本规程中游泳馆比赛厅混响时间的规定设计。

▼ 展开条文说明
2.2.3  花样滑冰项目要求有优美的音乐播放效果，同时要表现音乐的力度和节奏感，因而混响时间不能太长。另外，能进行花样滑冰项目的溜冰馆往往还有进行冰球、速滑的使用功能，因而比赛厅容积较大，若要求比赛厅混响时间过短，花费将会很多。混响时间过短还会影响音乐的丰满度。综合以上两方面原因，设计具有花样滑冰功能的溜冰馆时，提出混响时间按综合体育馆比赛大厅混响时间范围上限设计的要求。
冰球馆、速滑馆、网球馆、田径馆等专项体育馆对音质要求不高，以能听清简短致词、通报运动员成绩和人名即可。并且专项体育馆一般容积较大，观众人数相对较少，因此按游泳馆混响时间值设计可满足使用要求。

   2.2.4  体育场馆内对声学环境有较高要求的辅助房间的混响时间宜符合表2.2.4的规定。

表2.2.4  体育场馆内辅助房间500Hz～1000Hz混响时间

   ▼ 展开条文说明
2.2.4  表2.2.4中的辅助房间都是对声学环境有较高要求的功能性房间，所以对其混响时间进行了规定，但一些各种建筑通用的对声学环境有较高要求的功能性房间，如新闻发布厅、会议室等，参见相关规范。

2.2.5  混响时间可按公式（2.2.5）分别对125Hz、250Hz、500Hz、1000Hz、2000Hz、4000Hz六个频率进行计算，计算值取到小数点后一位。

                        (2.2.5)

式中：T60——混响时间（s）；

       V——房间容积（m3）；

       S——室内总表面积（m2）；

       a——室内平均吸声系数；

       m——空气中声衰减系数（m-1）。

   ▼ 展开条文说明
2.2.5  本条中的（2.2.5）式就是艾润-努特生（Eyring-Knudsen）公式，是计算混响时间的传统公式。近年来计算机声学模拟软件逐渐成熟，使用计算机声学模拟软件计算混响时间的也多起来。

2.2.6  室内平均吸声系数应按公式（2.2.6）计算：

                            (2.2.6)

式中：Si——室内各部分的表面积（m2）；

     ai——与表面Si对应的吸声系数；

     Nj——人或物体的数量；

     Aj——与Nj对应的吸声量（m2）。

2.3  吸声与反射处理

   2.3.1  体育馆比赛大厅的上空应设置吸声材料或吸声构造。

▼ 展开条文说明
2.3.1  比赛大厅的每座容积值一般都较高，可做吸声的墙面又有限，而且顶部往往是声音传播反射的必经之地，所以一般在体育馆中，顶部是可以进行吸声处理的最佳位置，应充分利用比赛大厅的上空做吸声处理。有吊顶的比赛大厅应采用吸声吊顶，对于采用顶部网架或桁架暴露形式的比赛大厅，可以将屋面下皮设计成强吸声构造，如果还不能满足控制混响时间的要求，可在网架或桁架内设置空间吸声体。

   2.3.2  当体育馆比赛大厅屋面有采光顶时，应结合遮光构造对采光部位进行吸声处理。

▼ 展开条文说明
2.3.2  出于自然采光节约人工照明能耗的考虑，许多体育馆在屋面设置了采光顶。正式体育比赛时或为防止阳光直射，往往需设计遮阳系统，应利用遮阳系统兼顾吸声。

2.3.3  体育馆比赛大厅四周的玻璃窗宜设置吸声窗帘。

▼ 展开条文说明
2.3.3  有些比赛大厅采用大面积玻璃窗作为比赛大厅与室外的分隔构造，或者在观众席后部的墙上设玻璃窗，这些玻璃窗一般面积都比较大并且玻璃的吸声系数又较小，因此在这些窗前设有吸声效果的窗帘（如：厚重织物窗帘），对增加吸声量、防止出现声缺陷都是有益的。同时窗帘还能起到调节比赛大厅内光线、保温的作用。另外比赛大厅内可能有控制室、评论员室以及贵宾室等房间的观察窗，这些窗在使用时窗前不能有遮挡物，并且面积一般不大，所以这些窗可不设窗帘。如一定要对这些窗进行声学处理，可将窗玻璃倾斜，把声音反射到无害之处去。

   2.3.4  体育馆比赛大厅的山墙或其他大面积墙面应做吸声处理。

▼ 展开条文说明
 2.3.4  比赛大厅内设有记分牌的墙面及部分其他墙面面积较大，无吸声处理易产生强反射或回声，应对这些墙做吸声处理。

   2.3.5  体育馆比赛场地周围的矮墙、看台栏板宜设置吸声构造，或控制倾斜角度和造型。

▼ 展开条文说明
2.3.5  比赛场地周围矮墙、看台栏板一般为平行、坚硬平面，容易出现回声、颤动回声，在比赛场地周围的矮墙、看台栏板上设置吸声构造可消除可能出现的声缺陷。

   2.3.6  体育馆内与比赛大厅连通为一体的休息大厅内应结合装修进行吸声处理。

▼ 展开条文说明
2.3.6  有一些体育馆采用了比赛大厅与休息大厅连通的建筑形式，如果休息大厅与比赛大厅的混响时间相差较大，则会产生耦合效应，影响比赛大厅的声环境，因此要求在休息大厅内进行一定的吸声处理，保证休息大厅的混响时间与比赛大厅的混响时间相近。

   2.3.7  游泳馆中使用的声学材料应采取防潮、防酸碱雾的措施。

▼ 展开条文说明
2.3.7  游泳馆内为高潮湿环境，而吸声材料长期处于高潮湿环境中，会导致两个方面的问题，一方面是材料本身由于长期暴露在潮湿环境中而导致的变质和老化，另一方面是潮湿环境对材料声学性能的影响。一般多孔吸声材料的吸声机理是依靠空气与材料内部连通的空隙摩擦而消耗声能，而在高潮湿环境中，水分可能渗入到材料内部，影响材料内部空隙的连通性，从而影响材料的吸声特性。所以在进行游泳馆内吸声材料的防潮处理时应同时考虑这两方面的因素。

   2.3.8  网球馆内应在有可能对网球撞击地面的声音产生回声的部位进行吸声处理。

▼ 展开条文说明
2.3.8  网球比赛时运动员需要依靠球落地的声音判断球的位置，如果网球馆中有回声和多重回声，会影响运动员的判断力，因此设置本条。

   2.3.9  对挑棚较深的体育场，宜在挑棚内进行吸声处理。

▼ 展开条文说明
2.3.9  由于一些体育场看台有较深的挑棚，而在挑棚深处会出现声音衰减较慢的情况，影响扩声系统的清晰度，因此设置本条。

   2.3.10  体育场馆的主席台、裁判席周围壁面应做吸声处理。

▼ 展开条文说明
2.3.10  由于主席台和裁判席通常是使用传声器的区域，所以在主席台、裁判席周围壁面应做吸声处理有利于提高扩声系统的传声增益。

   2.3.11  在没有观众席的体育馆、训练馆和游泳馆内宜在墙面和顶棚进行吸声处理。

▼ 展开条文说明
2.3.11  没有观众席的体育馆、训练馆和游泳馆主要是用于运动员训练和群众体育活动，由于没有观众，所以如果不做任何吸声处理，则会导致室内混响时间过长，虽然这类场馆对声环境要求不是太高，但过长的混响时间和明显的声学缺陷也会影响训练和活动的效果，所以制定此条

   2.3.12  体育场馆的评论员室、播音室、扩声控制室、贵宾休息室和包厢等辅助房间内应结合装修进行吸声处理。

▼ 展开条文说明
2.3.12  为了满足表2.2.4中对辅助房间混响时间的要求，这些房间在进行装修设计时必须考虑进行吸声处理。

3噪声控制

3  噪声控制

3.1  一般规定

   3.1.1  体育馆比赛大厅和体育场馆有关用房的噪声控制设计应从总体设计、平面布置以及建筑物的隔声、吸声、消声、隔振等方面采取措施，应选用低噪声辐射的通风、空调、照明等设备系统。

▼ 展开条文说明
3.1.1  为了有效而经济地控制噪声，须在建筑物的用地确定后，就将对声环境质量的要求作为总图布置、单体建筑设计的重要依据之一。在此基础上再考虑必要的隔声、吸声、消声、隔振等措施。室内噪声源主要是通风、空调、照明等设备系统，这些设备系统的选型对于室内背景噪声级有很大的影响，如采用“下送上回”的置换式通风系统可大大降低空调的噪声

   3.1.2  体育场馆噪声对环境的影响应符合现行国家标准《声环境质量标准》GB 3096的规定。

▼ 展开条文说明
3.1.2  由于大、中型体育馆采用了空调设备，这些机房及其附属设备（例如冷却塔等）的噪声会对周围环境产生干扰，因此在设计时必须按照国家的有关环境噪声标准同时考虑解决。

3.2  室内背景噪声限值

   3.2.1  体育馆比赛大厅和体育场馆有关用房的背景噪声不应超过相应的室内背景噪声限值。

   3.2.2  当体育馆比赛大厅或体育场馆的贵宾休息室、扩声控制室、评论员室和播音室无人占用时，在通风、空调、照明设备等正常运转条件下，室内背景噪声限值宜符合表3.2.2的规定。

表3.2.2  体育馆比赛大厅等房间的室内背景噪声限值

▼ 展开条文说明
3.2.2  这里的噪声限值采用国际标准化组织（ISO）噪声评价NR（Noise Rating）曲线族，有利于工程设计中按频率（倍频带中心频率）来处理噪声。通过对近几年新建的体育馆的背景噪声的测试调查，发现满足比赛大厅NR-35限值要求的体育馆较少，大多数处于NR-40以下，有的甚至超过NR-40。其噪声主要来自于空调与通风系统，且随着体育馆越大，等级越高，所需的空调、通风设备容量越大，噪声治理的难度也越大。另外，在观看体育比赛时观众所发出的噪声通常会远高于馆内的背景噪声。因此，本次修订规程将比赛大厅背景噪声限值确定为NR-40。体育馆往往需要具备体育比赛、演出、集会等多种用途，对于以演出、集会等为主要用途的体育馆，可按多用途厅堂的背景噪声要求进行设计。
贵宾休息室的噪声限值是依据现行国家标准《民用建筑隔声设计规范》GB 50118中的有关规定而确定的。
评论员室、播音室的噪声限值参照《有线广播录音、播音室声学设计规范和技术用房技术要求》GYJ 26中有关规定而确定的。
 不同噪声源产生的噪声频谱有差异，A计权声级的数值与噪声评价曲线NR数之间并不总是存在“NR＝L_A－5”的关系。部分噪声评价曲线NR值与倍频程声压级的对应关系见表1。
表1  噪声评价曲线NR值对应的各倍频程声压级（DB）

3.3  噪声控制和其他声学要求

   3.3.1  体育馆比赛大厅四周外围护结构的计权隔声量应根据环境噪声情况及区域声环境要求确定。体育馆比赛大厅宜利用休息廊等隔绝外界噪声干扰。休息廊内宜作吸声降噪处理。对室内噪声有严格要求的体育馆比赛大厅，可对屋顶产生的雨致噪声、风致噪声等采取隔离措施。

   ▼ 展开条文说明
3.3.1  为了减弱外界噪声对比赛大厅的影响以及避免大厅声响对周围环境产生干扰，比赛大厅的外围护结构应具有必要的隔声量，特别是对于隔声较差的外围护透光构件应采取必要措施提高其隔声性能。近年来，大跨度轻质屋面在体育馆建筑中得到了广泛运用。这些轻质屋面隔绝外界雨致噪声、风致噪声的能力较差。在条件许可的情况下，根据大厅的使用要求，可采取适当的隔声、减振措施。

3.3.2  贵宾休息室围护结构的计权隔声量应根据其环境噪声情况确定。

   3.3.3  评论员室之间的隔墙、播音室的隔墙的隔声性能应保证房间外空间正常工作时房间内的背景噪声符合本规程表3.2.2的规定。

   ▼ 展开条文说明
3.3.3  为了避免评论员室相互之间的干扰，应保证评论员室之间的隔墙具有必要的隔声能力。

3.3.4  通往比赛大厅、贵宾休息室、扩声控制室、评论员室、播音室等房间的送风、回风管道均应采取消声和减振措施。风口处不宜有引起再生噪声的阻挡物。

3.3.4  空调系统的消声降噪处理，应首先考虑用土建方式解决大风量通风的消声。实践证明这种方式不仅可以充分利用空间、消声频带较宽、花费较少，而且隔声效果又好。采用“下送上回”的置换式通风系统也可大大降低空调的噪声。
 ▼ 展开条文说明
3.3.4  空调系统的消声降噪处理，应首先考虑用土建方式解决大风量通风的消声。实践证明这种方式不仅可以充分利用空间、消声频带较宽、花费较少，而且隔声效果又好。采用“下送上回”的置换式通风系统也可大大降低空调的噪声。

3.3.5  空调机房、锅炉房等各种设备用房应远离比赛大厅、贵宾休息室等有安静要求的用房。当其与主体建筑相连时，应采取有效的降噪、隔振措施。

▼ 展开条文说明
3.3.5  系指因用地条件所限，在建筑群总体布置、单体建筑设计都做了充分的考虑后而无法完全避免设备用房与主体建筑相连的情况，必须考虑采取特殊的降噪、减振措施。

4扩声系统设计

4.1 一般规定

4  扩声系统设计

4.1  一般规定

4.1.1  在体育场馆中应设置固定安装的扩声系统。固定安装的扩声系统应满足体育比赛活动时观众席、比赛场地等服务区域的语言扩声需求。

4.1.2  扩声系统应保证在观众席、比赛场地及其他系统服务区域内达到相应的声压级，声音应清晰、声场应均匀。同时，在其服务区域所产生的最大声音不应造成人员听力的损伤。

4.1.3  当体育场馆进行非体育比赛活动时，宜根据需要配置临时扩声系统，结合固定安装的扩声系统使用。

▼ 展开条文说明
4.1.3  固定系统永久性地安装于场馆内，供日常体育比赛活动使用。当场馆进行非体育比赛活动（如文艺活动）时，这些活动使用要求变化大，质量要求高，但次数少。如有特殊声音艺术效果要求的文艺演出，无论从技术考虑还是从经济上考虑，这类活动的扩声设施以部分或全部临时安装为宜。固定安装系统就只是作为广播通知等语言类扩声配合使用。

4.1.4  根据使用要求，固定安装的扩声系统应包括下列独立或同时使用的主扩声系统和辅助系统：

   1  观众席、比赛场地的主扩声系统；

   2  检录、呼叫广播系统；

   3  新闻发布厅扩声系统；

   4  内部通话系统；

   5  游泳池水下广播系统。

▼ 展开条文说明
4.1.4  在实际活动中，主扩声系统和辅助系统有时同时独立工作，向不同的听众扩声；有时需合并为一个系统

4.1.5  主要观众席和比赛场地周边应设置扩声系统综合输入、输出接口插座，扩声控制室与各控制机房之间应有管道或线槽路径供安装信号联络线。

▼ 展开条文说明
4.1.5  主要观众席一般指主席台、裁判席等。在主要观众席和比赛场地周边等设置综合输入、输出接口，是为方便拾取各种需要的信号。

4.1.6  扩声系统对服务区以外有人区域不应造成环境噪声污染。

▼ 展开条文说明
 4.1.6  扩声系统对服务区以外区域不应造成环境噪声污染是为提高环境质量

4.2 扩声特性指标

4.2  扩声特性指标

4.2.1  体育馆比赛大厅主扩声系统的扩声特性指标可分为三级。观众席扩声系统的扩声特性指标应按表4.2.1的规定选用；比赛场地扩声系统的扩声特性指标可与观众席同级或降低一级。

表4.2.1  体育馆主扩声系统扩声特性指标

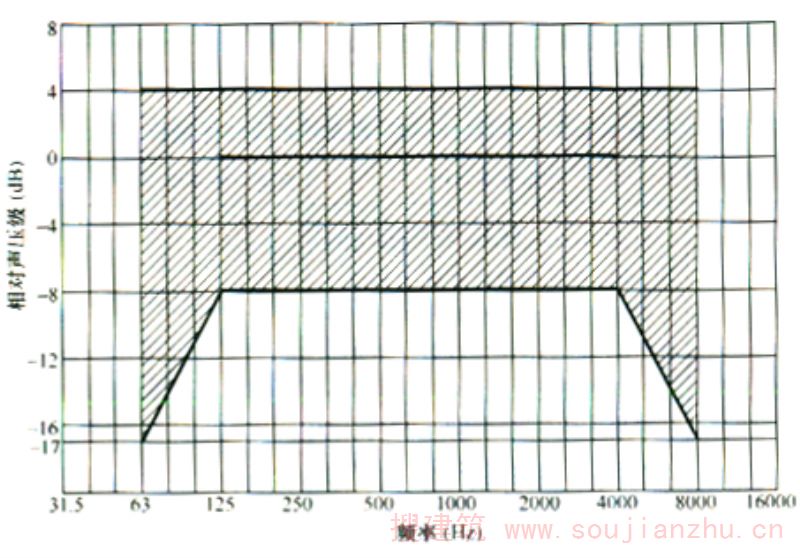

图4.2.1-1  体育馆一级传输频率特性范围

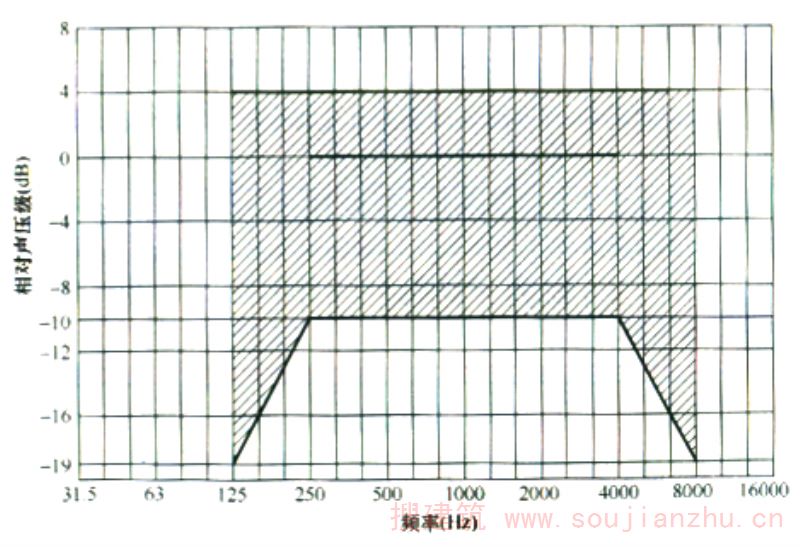

图4.2.1-2  体育馆二级传输频率特性范围

图4.2.1-3  体育馆三级传输频率特性范围

▼ 展开条文说明
4.2.1  将体育馆与体育场的特性指标分别列出是为引导建设方区别对待。游泳馆等有观众席的室内比赛场馆扩声系统特性指标可参考体育馆标准使用。
大部分区域，一般指80％区域即可。        系统噪声取决于系统电指标信噪比，在系统正常工作时，电噪声远低于馆内背景噪声，故不需对系统噪声作定量规定。如因系统工作不正常引起的交流声及咝声，则应排除故障。

4.2.2  体育场主扩声系统的扩声特性指标可分为三级。观众席扩声系统的扩声特性指标应按表4.2.2的规定选用，比赛场地扩声系统的扩声特性指标可与观众席同级或降低一级。

表4.2.2  体育场主扩声系统扩声特性指标

图4.2.2-1  体育场一级传输频率特性范围

图4.2.2-2  体育场二级传输频率特性范围

图4.2.2-3  体育场三级传输频率特性范围

4.2.3  检录、呼叫广播系统所服务的区域，其扩声特性指标宜按表4.2.3的规定选取。

表4.2.3  检录、呼叫广播系统扩声特性指标

图4.2.3  检录、呼叫广播系统传输频率特性范围

▼ 展开条文说明
 4.2.3  检录、呼叫广播系统的声场不均匀度指标，表示的是额定条件下所服务区域内声压级极大值和声压级极小值的差值。

4.2.4  体育场馆主扩声系统和检录、呼叫广播系统的扩声系统语言传输指数（STIPA）应符合本规程附录A的规定。

4.2.5  新闻发布厅扩声系统的扩声特性指标，宜符合现行国家标准《厅堂扩声系统设计规范》GB 50371中关于会议类扩声系统的相关规定。

4.2.6  游泳池水下广播系统的扩声特性指标应符合本规程附录B的规定。

914'>《体育场馆声学设计及测量规程[附条文说明] 》JGJ/T 131-2012

 本规程用词说明

本规程用词说明

1 为便于在执行本规程条文时区别对待，对于要求严格程度不同的用词说明如下：

1）表示很严格，非这样做不可的：

正面词采用“必须”，反面词采用“严禁”；

2）表示严格，在正常情况下均应这样做的：

正面词采用“应”，反面词采用“不应”或“不得”；

3）表示允许稍有选择，在条件许可时首先应这样做的：

正面词采用“宜”，反面词采用“不宜”；

4）表示有选择，在一定条件下可以这样做的，采用“可”。

2 条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。

 引用标准名录

引用标准名录

1 《厅堂扩声系统设计规范》GB 50371

2 《声环境质量标准》GB 3096

3 《电声学 倍频程和分数倍频程滤波器》GB/T 3241

4 《声学 标准水听器》GB/T 4128

5 《模拟节目信号》GB/T 6278

6 《声系统设备互连的优选配接值》GB/T 14197

7 《电声学 声校准器》GB/T 15173

8 《测量传声器 第4部分：工作标准传声器规范》GB/T 20441.4
