LED室内照明应用技术要求GB/T31831-2015

 前言

中华人民共和国国家标准

LED室内照明应用技术要求

Technical requirements for application of LED indoor lighting

GB／T 31831-2015

发布日期：2015年6月30日

实施日期：2016年1月1日

中华人民共和国国家质量监督检验检疫总局

中国国家标准化管理委员会 发布

前言

本标准按照GB／T 1.1-2009给出的规则起草。

本标准由中华人民共和国住房和城乡建设部提出。

本标准由全国建筑节能标准化技术委员会(SAC／TC 452)归口。

本标准起草单位：中国建筑科学研究院、北京市建筑设计研究院有限公司、中国照明学会、北京半导体照明科技促进中心、中国建筑设计院有限公司、飞利浦(中国)投资有限公司、华东建筑设计研究院有限公司华东建筑设计研究总院、北京清华同衡规划设计研究院有限公司、欧司朗(中国)照明有限公司、江苏天楹之光光电科技有限公司、东莞市鑫诠光电技术有限公司、上海亚明照明有限公司、东莞勤上光电股份有限公司、横店集团得邦照明股份有限公司、山西光宇半导体照明股份有限公司、欧普照明股份有限公司、南京汉德森科技股份有限公司、北京创盈光电科技有限公司、深圳市洲明科技股份有限公司、佛山电器照明股份有限公司、福建日能达光源科技有限公司。

本标准主要起草人；赵建平、罗涛、汪猛、窦林平、阮军、阵琪、姚梦明、钱观荣、王书晓、荣浩磊、张俊斌、李媛、章道波、王乾、朱华荣、蒋才冬、倪强、亢锐英、孙彦、周鸣，易怀东、梁有庆、魏彬、蒋增钦。

1范围

1 范 围

本标准规定了建筑室内照明用LED光源和LED灯具的术语和定义、一般要求、规格分类要求、性能要求及控制要求。

本标准适用于建筑室内照明用LED光源和LED灯具及应用。

2规范性引用文件

2 规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。

GB／T 7921-2008 均匀色空间和色差公式

GB 17625.1 电磁兼容 限值 谐波电流发射限值(设备每相输入电流≤16A)

GB 17743 电气照明和类似设备的无线电骚扰特性的限值和测量方法

GB／T 18595 一般照明用设备电磁兼容抗扰度要求

GB／T 20145 灯和灯系统的光生物安全性

GB 50034 建筑照明设计标准

JGJ／T 119 建筑照明术语标准

3术语和定义

3 术语和定义

JGJ／T 119界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出TJGJ／T 119中的某些术语和定义。

3.1

LED光源 LED light source

带有一个灯头，组合了一个或多个LED模块的光源，除非永久性损坏，LED模块不能拆除。包括定向LED光源和非定向LED光源。

注1：LED光源可以是一体化、半一体化或非一体化的。

注2：LED光源通常设计成可以被终端用户或普通人更换。

3.2

LED线形灯具 LED batten luminaire

一种以LED作为光源，通常长度与截面最大尺寸之比大于8的长条形灯具。

3.3

LED平面灯具 LED panel luminaire

一种以LED作为光源，通过扩散部件或反射部件形成发光面的灯具，包括控制装置、散热装置、光学元件及相关构件。

3.4

LED高天棚灯具 LED high bay luminaire

一种以LED作为光源，用于室内高大空间一般照明的灯具。

3.5

波动深度 percent flicker

FPF

在一个波动周期内，光输出的最大值与最小值的差与光输出最大值及最小值的和之比，以百分比表示。

3.6

发光效能 luminous efficacy

在规定的使用条件下，LED灯具发出的总光通量与其所输入的功率之比，单位为流明每瓦特(lm／W)。

3.7

灯具遮光角 shielding angle of luminaire

灯具出光口平面与刚好看不见发光体的视线之间的夹角。

3.8

显色指数 colour rendering index

光源显色性的度量。以被测光源下物体颜色和参考标准光源下物体颜色的相符合程度来表示。

[JGJ／T 119-2008，定义2.3.28]

3.9

特殊显色指数 special colour rendering index

Ri

光源对国际照明委员会(CIE)选定的标准颜色样品的显色指数。

3.10

一般显色指数 general colour rendering index

Ra

光源对国际照明委员会(CIE)规定的第1～8号标准颜色样品显色指数的平均值。

3.11

色品 chromaticity

用国际照明委员会(CIE)标准色度系统所表示的颜色性质。由色品坐标定义的色刺激性质。

[JGJ／T 119-2008，定义2.3.18]

3.12

色温(度) colour temperature

当光源的色品与某一温度下黑体的色品相同时，该黑体的绝对温度为此光源的色温(度)，简称色温。

[JGJ／T 119-2008，定义2.3.21]

3.13

相关色温(度) correlated colour temperature

当光源的色品点不在黑体轨迹上，且光源的色品与某一温度下的黑体的色品最接近时，该黑体的绝对温度为此光源的相关色温(度)，简称相关色温。

[JGJ／T 119-2008，定义2.3.22]

3.14

色容差 chromaticity tolerances

表征一批光源中各光源与光源额定色品的偏离，用颜色匹配标准偏差SDCM(standard derivation of color matching)表示。

3.15

光通量维持率 lumen maintenance factor

灯在规定条件下，按给定时间点燃后的光通量与其初始光通量之比。

注：LED光源或LED灯具的初始光通量是指其在规定条件下点燃1000h后的光通量。

[JGJ／T 119-2008，定义4.3.7]

3.16

寿命 life time

标准测试条件下，LED光源或灯具保持正常燃点，且光通维持率衰减到70％时的累计燃点时间。

3.17

灯具发光面亮度均匀度 luminance uniformity of luminaire’s luminous surface

垂直于灯具发光面上最小亮度和亮度算术平均值的比值。

3.18

下射光输出比 downward light output ratio

DLOR

当灯具安装在规定的设计位置时，灯具发射到水平面以下的光通量与灯具中全部光源发出的总光通量之比。

[JGJ／T 119-2008，定义2.2.28]

3.19

光束角 beam angle

θ

在给定平面上，以极坐标表示的发光强度曲线的两矢径间的夹角，该矢径的发光强度值等于50％的发光强度最大值。

3.20

室空间比 room cavity ratio

RCR

表征房间几何形状的数值。

3.21

灯具最大允许距高比 maximum permissable spacing height ratio of luminaire

保证所需照度均匀度时的灯具安装间距与灯具计算高度比的最大允许值。

[JGJ／T 119-2008，定义3.4.23]

3.22

建筑一体化发光单元 building integrated lighting unit

一种以LED作为光源，并与建筑构配件结合为一体的发光装置。

3.23

以太网供电 power over ethernet

利用以太网线为LED装置提供低压直流供电和数据传输的技术。

4一般要求

4 一般要求

4.1 LED光源和LED灯具应符合安全可靠、健康舒适、技术先进、经济合理，节能环保和维修方便的要求。

4.2 使用LED光源和LED灯具的室内照明应符合GB 50034的相关规定。

4.3 LED光源和LED灯具的光生物安全应符合GB／T 20145的规定。

4.4 LED灯具的控制装置应便于现场更换和维修，光源宜便于更换。

4.5 LED灯具、LED模块用直流或交流电子控制装置应符合国家3C认证的规定。

4.6 LED光源和LED灯具应能在—20℃～45℃环境温度内正常工作。特殊场所应满足具体使用场所的环境温度、湿度和腐蚀性等其他要求。

4.7 LED光源和LED灯具使用场所的要求参见附录A。

4.8 LED光源和LED灯具替换传统照明产品的建议参见附录B。

5规格分类要求

5 规格分类要求

5.1 LED光源

5.1.1 LED光源宜分为非定向LED光源和定向LED光源。

5.1.2 非定向LED光源宜分为LED球泡灯和直管型LED光源。

5.1.3 LED球泡灯规格根据额定光通量宜按表1分类。

表1 LED球泡灯规格分类

5.1.4 直管型LED光源规格根据额定光通量宜按表2分类。

表2 直管型LED光源规格分类

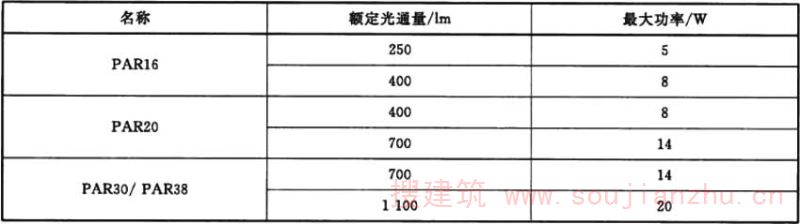

5.1.5 定向LED光源规格根据额定光通量宜按表3分类。

表3 定向LED光源规格分类

5.2 LED灯具

5.2.1 LED灯具根据其下射光输出比宜按表4分类。

表4 LED灯具分类

5.2.2 直接型灯具用于一般照明时，根据光束角宜按表5分类。

表5 直接型灯具分类

5.2.3 LED灯具根据形状可分为筒灯、线形灯具、平面灯具和高天棚灯具。

5.2.4 LED筒灯规格根据额定光通量宜按表6分类。

表6 LED筒灯规格分类

5.2.5 LED线形灯具规格根据额定光通量宜按表7分类。

表7 LED线形灯具规格分类

5.2.6 LED平面灯具规格根据额定光通量宜按表8分类。

表8 LED平面灯具规格分类

5.2.7 LED高天棚灯具规格根据额定光通量宜按表9分类。

表9 LED高天棚灯具规格分类
