镶玻璃构件耐火试验方法GB/T12513-2006

 前言

中华人民共和国国家标准
镶玻璃构件耐火试验方法
Fire-resistance tests—Elements of building construction一Glazed elements
（ISO 3009：2003，MOD）
GB/T 12513-2006
代替GB/T 12513—1990
2006-03-14发布  2006-10-01实施 中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会  发布
本标准修改采用ISO 3009：2003《耐火试验  建筑构件  镶玻璃构件》（英文版）。
本标准根据ISO 3009：2003重新起草，为了方便比较，在资料性附录B中列出了本标准章条编号与ISO 3009：2003章条编号的对照一览表。
考虑到我国国情，本标准在采用ISO 3009：2003时进行了修改。有关技术性差异已编入正文中并 在它们所涉及的条款的页边空白处用垂直单线标识。在附录C中给出了这些技术性差异及其原因的 —览表以供参考。
为便于使用，对于ISO 3009：2003本标准还做了下列编辑性修改：
——“本国际标准”一词改为“本标准”；
——用小数点“，”代替作为小数点的逗号“，”；
——引用“ISO 834-1”、“ISO 6308”分别改为引用“GB/T 9978”、“GB/T 9775"；
——删除ISO 3009：2003的前言和引言。
本标准代替GB/T 12513—1990《镶玻璃构件耐火试验方法》。
本标准与GB/T 12513—1990相比主要变化如下：
——范围扩大，增加了水平和倾斜镶玻璃构件的试验方法（1990版第1章；本版第1章）；
——增加了术语和定义（见第3章）；
——修改了对试验装置的要求（1990版的第3章；本版的第4章）；
——修改了对试验条件的要求（1990版的第4章；本版的第5章）；
——增加了试验框架（见6.4）；
——增加了试件安装具体要求（1990版5.4；本版6.5）；
——修改了试件背火面温度测量方法（1990版的6.2.2；本版的7.2.2）；
——增加了对热流计的要求（1990版3.4；本版的7.4.1）；
——修改了热通量的测量方法（1990版7.3；本版的7.4.2）；
——增加了试件背火面变形的测量（见7.6）；
——修改了耐火性能判定准则（1990版的第7章；本版的第8章）；
——增加了试验的有效性（见第9章）；
——增加了试验结果表示（见第10章）；
——增加了试件结构的描述（见11.2）；
——増加了资料性附录“试验结果的应用指导”（见附录A）；
——增加了资料性附录“本标准章条编号与ISO 3009：2003章条编号对照”（见附录B）；
——增加了资料性附录“本标准与ISO 3009：2003技术性差异及其原因”（见附录C）。
本标准附录A、附录B和附录C是资料性附录。
本标准由中华人民共和国公安部提出。
本标准由全国消防标准化技术委员会第八分技术委员会（SAC/TC 113/SC 8）归口。
本标准由公安部天津消防研究所负责起草。
本标准参编单位：广东金刚玻璃科技股份有限公司、深圳鹏基龙电安防股份有限公司、深圳南玻安 全玻璃有限公司。
本标准主要起草人：冯玉成、刘晓慧、胡群明、曹顺学、李博、李希全、田庆忠、张明罡、王金星、熊伟。
本标准1990年11月首次发布，2006年3月第1次修订。

注意
    执行本项试验的所有工作人员都应注意，耐火试验有可能对人身造成伤害。耐火试验过程中，可能会产生有毒或有害的烟尘和烟气。在试件的安装过程、试验过程和试验后试件的清理过程中，均有可能出现机械性伤害和操作性危险。
    试验前要对所有潜在的危险及对健康的危害进行分析，并作出安全预告。対相关人员进行必要的 培训。实验室工作人员应严格按照安全操作规程进行操作。

1范围

本标准规定了隔热性镶玻璃构件和非隔热性镶玻璃构件当其一面受火时的耐火试验方法和耐火性能判定准则。
本标准适用于各种镶玻璃构件的耐火试验，如玻璃幕墙、玻璃隔墙等垂直、倾斜或水平安装的镶玻璃构件。

2规范性引用文件

下列文件中的条款通过本标准的引用而成为本标准的务款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标淮达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标淮。
GB/T 9775  纸面石膏板（GB/T 9775—1999，eqv ISO 6308：1980）
GB/T 9978  建筑构件耐火试验方法[GB/T 9978—1999，neq ISO/FDIS 834-1：1997（E）]

3术语和定义

下列术语和定义适用于本标准。
3.1
长宽比  aspect ratio
玻璃的受火长边与受火短边的比值。
3.2
安装间隙  expansion allowance

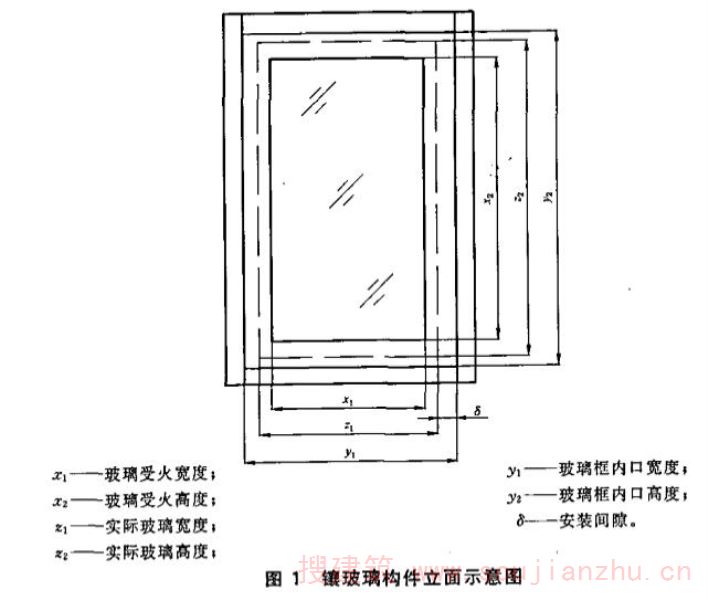

玻璃在玻璃框之间允许的膨胀尺寸，见图1的δ。 注1：安装间隙应分别测量两个方向，如对垂直构件应分别测量高度方向和宽度方向的安装间隙。
3.3
镶嵌玻璃深度  glass edge cover
玻璃镶嵌在玻璃框中的深度，见图2的ω。
3.4
镶玻璃构件  glazed element
由一块或几块透明或半透明玻璃镶嵌在玻璃框中而组成的分隔构件。
3.5
倾斜度  inclination
相对于水平面的安装角度（从0°到90°）。
3.6
水平镶玻璃构件  horizontal glazed element
倾斜度大于等于0°小于等于25°的镶玻璃构件。 3.7
倾斜镶玻璃构件  inclined glazed element
倾斜度大于25°小于等于80°的镶玻璃构件。
3.8
垂直镶玻璃构件  vertical glazed element
倾斜度大于80°小于等于90°的镶玻璃构件。
3.9
隔热性镶玻璃构件  insulated glazed element
在一定时间内能同时满足耐火完整性和耐火隔热性要求的镶玻璃构件。
3.10
非隔热性镶玻璃构件  uninsulated glazed element
在一定时间内能满足耐火完整性要求，若需要还能满足热通量要求，但不能满足耐火隔热性要求的 镶玻璃构件。
3.11
辅助结构  associated construction
在实际使用中安装镶玻璃构件的已知阻燃等级和热传导等级的结构。
3.12
支承结构  supporting construction
镶玻璃构件进行试验时，安装试件可能需要的支架结构。

4试验装置

4.1 耐火试验炉应满足GB/T 9978的要求。
4.2 垂直镶玻璃构件在竖炉上进行耐火试验。
4.3 水平镶玻璃构件在水平炉上进行耐火试验。
4.4 倾斜镶玻璃构件应根据实际可能的受火条件，选用竖炉或水平炉进行耐火试验。为便于倾斜镶玻璃构件的安装，对试验炉进行的改造应不影响炉体的热性能。倾斜镶玻璃构件的安装见图3。

5试验条件

5.1 升温条件
试验炉内升温条件应符合GB/T 9978的规定。
5.2 压力条件
5.2.1 垂直镶玻璃构件和水平镶玻璃构件的试验炉内压力条件应符合GB/T 9978的规定。
5.2.2 倾斜镶玻璃构件：在其受火面最高点以下100mm处的试验炉内压力应为20Pa±3Pa。
490'>《镶玻璃构件耐火试验方法》GB/T 12513-2006

 附录C（资料性附录）本标准与ISO3009：2003技术性差异及其原因

表C.1给出了本标准与ISO 3009：2003技术性差异及其原因一览表。
