泡沫灭火系统及部件通用技术条件GB20031-2005

 前言

中华人民共和国国家标准
泡沫灭火系统及部件通用技术条件
General technical specifications for foam fire extinguishing systems and components
GB 20031-2005
             发布部门：中华人民共和国国家质量监督检验检疫总局
         中国国家标准化管理委员会
发布时间：2005年9月28日
实施日期：2006年4月1日

    本标准的第5章、第7章内容为强制性。
    本标准主要参照UL 162-1997《泡沫设备和泡沫灭火剂》、ISO/DIS 7076《泡沫灭火系统标准》、EN 13565-1《泡沫灭火系统零部件性能要求和试验方法》而制定。
    本标准的附录A至附录X都是规范性附录。
    本标准由中华人民共和国公安部提出。
    本标准由全国消防标准化技术委员会第二分技术委员会（CSBTS/TC 113/SC2）归口。
    本标准起草单位：公安部天津消防科学研究所、江苏省消防局。
    本标准主要起草人：杨震铭、李毅、王诣青、白殿涛、马建明、唐晓亮

1范围

    本标准规定了泡沫灭火系统及部件（包括泡沫比例混合器、泡沫比例混合装置、低倍数空气泡沫产生器、高背压泡沫产生器、泡沫喷头、泡沫钩管、泡沫炮、泡沫枪、中倍数泡沫产生器、高倍数泡沫产生器、泡沫消火栓、单向阀、控制阀门、过滤器、控制盘、控制柜、半固定式（轻便式）泡沫灭火装置、连接软管、泡沫消火栓箱、闭式泡沫-水喷淋系统等）的性能要求、试验方法、检验准则、包装、运输贮存要求等。
    本标准适用于各类泡沫灭火系统及部件。

2规范性引用文件

    下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
    GB 150 钢制压力容器
    GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定（GB/T 528-1998，egv ISO 37：1994）
    GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱（GB/T 3938.1-2000，idt ISO 898-1：1999）
    GB/T 3098.2 紧固件机械性能 螺母 粗牙螺纹（GB/T 3938.2-2000，idt ISO 898-2：1992）
    GB/T 3098.3 紧固件机械性能 紧定螺钉（GB/T 3938.3-2000，idt ISO 898-5：1998）
    GB 3445 室内消火栓
    GB/T 3512 硫化橡胶或热塑性橡胶 热空气加速老化和耐热试验（GB/T 3512-2001，eqv ISO 188：1998）
    GB 4580 无衬里消防水带
    GB 5135.1-2003 自动喷水灭火系统 第1部分：洒水喷头
    GB 6246 有衬里消防水带性能要求和试验方法
    GB/T 9112 钢制管法兰 类型与参数
    GB 9969.1 工业产品使用说明书 总则
    GB 12514（所有部分）消防接口性能要求和试验方法
    GB 13463 抗溶性泡沫灭火剂
    GB/T 14048.1 低压开关设备和控制设备 总则（GB/T 14048.1-2000，eqv IEC 60947-1：1999）
    GB 14561-2003 消火栓箱
    GB 15090 消防软管卷盘
    GB 15308 泡沫灭火剂通用技术条件
    GB 16669-1996 二氧化碳灭火系统及部件通用技术条件
    GB 17427 水成膜泡沫灭火剂
    GB 19156-2003 消防炮通用技术条件
    HG/T 2580 橡胶或塑料涂覆织物拉伸强度和扯断伸长率的测量
    GA 30.1-2002 固定消防给水设备的性能要求和试验方法 第1部分：气压给水设备
    GA 61-2002 固定灭火系统驱动、控制装置通用技术条件

3术语和定义

    下列术语和定义适用于本标准。
3.1 发泡倍数 foam expansion ratio
    泡沫混合液变为灭火泡沫后的体积膨胀倍数。
3.2 低倍数泡沫 low expansion foam
    发泡倍数低于20的灭火泡沫
3.3 中倍数泡沫 medium expansion foam
    发泡倍数介于20到200之间的灭火泡沫。
3.4 高倍数泡沫high expansion foam
    发泡倍数高于200的灭火泡沫。
3.5 25%析液时间 25% drainage time
    一定质量的泡沫自生成开始到析出25% （质量）混合液的时间。
3.6 50%析液时间 50% drainage time
    一定质量的泡沫自生成开始到析出50%（质量）混合液的时间。
3.7 混合比 mixing rate
    泡沫液在泡沫混合液中的体积百分数。
3.8 高背压泡沫产生器 high back pressure foam generator
    泡沫混合液通过此装置能吸入空气，产生低倍数泡沫，其出口具有一定的压力（表压）。
3.9 闭式泡沫-水喷淋系统 foam-water sprinkler systems
    使用易熔或易碎热敏元件的闭式喷淋头（如洒水喷头）的泡沫-水喷淋系统，系统的管道至闭式喷淋头充满了空气、水或泡沫混合液，当热敏元件动作后，泡沫或水直接喷洒到保护区内。

4分类和型号编制

4.1 分类

4.1.1 泡沫比例混合器（装置）
    按照结构形式不同泡沫比例混合器（装置）可分为：
    a）压力式比例混合装置；
    b）平衡式比例混合装置；
    c）环泵式比例混合器；
    d）管线式比例混合器；
    e）其他比例混合器（装置）。
4.1.2 泡沫产生装置
    泡沫产生装置按照结构型式和性能不同可分为：
    a）低倍数空气泡沫产生器；
    b）高背压泡沫产生器；
    c）泡沫钩管；
    d）泡沫枪：
        1）低倍数泡沫枪；
        2）中倍数泡沫枪；
        3）低倍数-中倍数联用泡沫枪；
    e）泡沫炮：
        1）泡沫炮；
        2）泡沫-水两用炮；
    f）泡沫喷头：
        1）吸气型泡沫喷头；
        2）非吸气型泡沫喷头；
    g）中倍数泡沫产生器：
        1）固定式中倍数泡沫产生器；
        2）手提式（移动式）中倍数泡沫产生器；
    h）高倍数泡沫产生器：
        1）固定式高倍数泡沫产生器；
        2）手提式（移动式）高倍数泡沫产生器。
4.1.3 泡沫灭火系统
    a）按照发泡倍数不同泡沫灭火系统可分为：
        1）低倍数泡沫灭火系统；
        2）中倍数泡沫灭火系统；
        3）高倍数泡沫灭火系统；
    b）泡沫灭火系统按照固定方式不同分为：
        固定式、半固定式、移动式泡沫灭火系统；
    c）低倍数泡沫灭火系统按型式不同和性能不同可分为：
        1）储罐区低倍数泡沫灭火系统：
        按喷射形式可分为：
        液上喷射泡沫灭火系统、液下喷射泡沫灭火系统、半液下喷射泡沫灭火系统；
        2）泡沫喷淋系统、闭式泡沫-水喷淋系统、雨淋泡沫-水联用系统、泡沫-水喷雾系统：
        闭式泡沫-水喷淋系统按型式不同可分为：湿式系统、干式系统和预作用系统；
        3）泡沫枪炮系统；
        4）泡沫消火栓系统。

4.2 型号编制

4.2.1 产品型号由类、组、特征代号与主参数组成。   4.2.2 泡沫设备的类别代号为P。

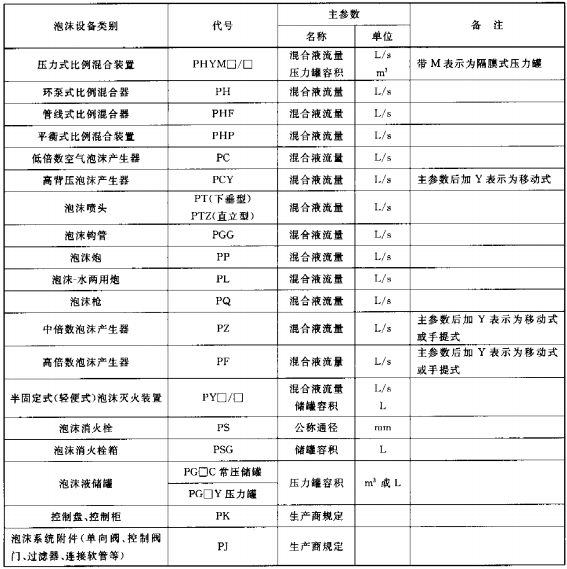

4.2.3 泡沫设备的类别代号、组别代号、特征代号及主参数的表示方法如表1。 表1
  4.2.4 示例
    PHYM32/55表示压力式比例混合装置，混合液流量32L/s，储罐为隔膜式，容积5.5m³。
    PY8/30表示半固定式（轻便式）泡沫灭火装置，混合液流量8L/s，储罐容积30L。
'>《泡沫灭火系统及部件通用技术条件》GB 20031-2005

 附录U（规范性附录）半固定式（轻便式）泡沫灭火装置试验程序及样品数量

U.1 试验程序说明
U.1.1 试验序号
    1）外观要求（6.1）；
    2）主要性能参数（5.4.4）；
    3）耐水冲击试验（6.23）；
    4）喷射时间试验（6.40）；
    5）运动性能试验（6.41）。
U.1.2 说明
    a）方框中的数字为试验序号；
    b）圆圈中的数字为试验所需试件数。
U.2 试验程序
    试验程序见图U.1。 图U.1 半固定式（轻便式）泡沫灭火装置试验程序图



 附录W（规范性附录）泡沫消火栓箱试验程序及样品数量

W.1 试验程序说明
W.1.1 试验序号
    1）外观要求（6.1）；
    2）发泡倍数和析液时间（6.20）；
    3）耐水冲击试验（6.23）。
W.1.2 说明
    a）方框中的数字为试验序号；
    b）圆圈中的数字为试验所需试件数。
W.2 试验程序
    试验程序见图W.1。 图W.1 泡沫消火栓箱试验程序图


 附录X（规范性附录）带有泡沫液控制阀、压力泄放阀的闭式泡沫-水喷琳系统试验程...

X.1 试验程序说明
X.1.1 试验序号
    1）外观要求（6.1）；
    2）混合比试验（6.6）；
    3）系统功能试验（6.43）；
    4）强度试验（6.2）；
    5）密封试验（6.3）；
    6）工作循环试验（6.42）；
    7）压力泄放阀开启压力试验（6.11）；
    8）功能试验（6.43）；
    9）耐泡沫液浸渍试验（6.15）。
X.1.2 说明
    a）方框中的数字为试验序号；
    b）圆圈中的数字为试验所需试件数。
X.2 试验程序
    试验程序见图X.1。 图X.1 带有泡沫液控制阀、压力泄放阀的闭式泡沫-水喷淋系统试验程序图
