石油化工企业总图制图标准[附条文说明]GB/T51027-2014

 前言

中华人民共和国国家标准

石油化工企业总图制图标准

Standard for general layout drawings of petrochemical enterprises

GB／T 51027-2014

主编部门：中国石油化工集团公司

批准部门：中华人民共和国住房和城乡建设部

施行日期：2015年5月1日

中华人民共和国住房和城乡建设部公告

第527号

住房城乡建设部关于发布国家标准《石油化工企业总图制图标准》的公告

现批准《石油化工企业总图制图标准》为国家标准，编号为GB／T 51027-2014，自2015年5月1日起实施。

本标准由我部标准定额研究所组织中国计划出版社出版发行。

中华人民共和国住房和城乡建设部

2014年8月27日

前言

根据住房城乡建设部《关于印发<2011年工程建设标准规范制订、修订计划>的通知》(建标[2011]17号)的要求，标准编制组经广泛调查研究，认真总结实践经验，参考有关国际和国外先进标准，并在广泛征求意见的基础上，最后经审查定稿。

本标准共分5章，主要内容包括总则、术语、基本规定、制图规则、图例。

本标准由住房城乡建设部负责管理，由中国石油化工集团公司负责日常管理，由中石化洛阳工程有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送中石化洛阳工程有限公司(地址：河南省洛阳市中州西路27号，邮政编码：471003)，以供今后修订时参考。

本标准主编单位、参编单位、主要起草人和主要审查人：

主编单位：中石化洛阳工程有限公司

参编单位：中国石化工程建设有限公司

南京扬子石油化工设计工程有限责任公司

中石化南京工程有限公司

北京东方新星石化工程股份有限公司

中国石油集团东北炼化工程有限公司锦州设计院

主要起草人：袁文忠 董继军 秦玉萍 郁健 叶宏跃 池晓伟 虞松祥 游斌 杜广辉 魏文强 葛玉林

主要审查人：张守彬 邱正华 陈纪 史耀民 于良俊 李庆迎 白亮 梁岩 孙辅济 尚柏鑫 张忠明 王虎太

1总则

1  总    则

1.0.1  为了统一石油化工企业总图制图规则，保证制图质量，提高制图效率，做到图面清晰、简明，符合设计、施工、存档等要求，适应工程建设的需要，制定本标准。

▼ 展开条文说明
1.0.1  目前石油化工行业无全面对口且与相关行业衔接的总图制图标准可执行，各工程公司和设计院均同时选用多本制图标准进行总图设计。主要有国家现行标准《总图制图标准》GB／T 50103、《建筑制图标准》GB／T 50104、《石油化工总图运输设计图例》SH 3084、《燃气工程制图标准》CJJ／T 130、《石油化工企业现状图图式》SH／T 3133、《道路工程制图标准》GB 50162、《铁路工程制图图形符号标准》TB／T 10059、《风景园林图例图示标准》CJJ 67、《炼油厂流程图图例》SH／T  3101、《建筑给水排水制图标准》GB／T 50106等。
由于这些标准内容分散，有重复和不统一现象，且与测绘、规划等相关行业的图面表述方式差别较大，在合并地图、各类规划图等相关信息时容易出现混淆，导致各单位设计文件的表示方法不统一，难以保证总图运输专业设计成品的制图质量。因此，为统一总图运输制图标准、保证制图质量、提高制图效率，编制了本标准。
总图运输专业的设计图纸应符合完整、准确、清晰、美观的要求。

1.0.2  本标准适用于石油化工企业总图运输工程制图。

1.0.3  石油化工企业总图制图除应符合本标准外，尚应符合国家现行有关标准的规定。

2术语

2 术 语

2.0.1 总平面布置 general layout

在既定厂址和工业企业总体规划的基础上，根据生产、使用、安全、卫生等要求，综合利用环境条件，合理地确定场地上所有建筑物、构筑物、设备、交通运输线路、工程管线、绿化和美化等的平面位置。

2.0.2 竖向布置 vertical layout

对场地的自然地形及建筑物、构筑物进行垂直方向的高程(标高)设计。

2.0.3 工艺装置 process unit

按工艺流程完成一个完整的生产过程的组合体，包括主生产区(含若干个生产单元)、中间罐区及棚库、控制配电室、污水预处理等设施。

3基本规定

3.1 图面

3 基本规定

3.1 图 面

3.1.1 根据内容，图面分区(图3.1.1)宜分为设计图形区、风玫瑰图或指北针区、图例区、表格区、说明区和标题栏。

图3.1.1 图面分区

1-设计图形区；2-风玫瑰图或指北针区、图例区；3-表格区；4-说明区；5-标题栏

3.1.2 设计图形区绘制应符合下列规定：

1 各类设计图形的绘制应完整、正确、清晰、美观；

2 各类图纸应根据所表达的内容采用适宜的图线和字体绘制；

3 各类图纸均应分层绘制。

3.1.3 除断面图及详图外，各类设计图应绘制图例。

3.1.4 设计图形中难以标识清楚的道路、水沟及涵洞等，宜在表格区绘制相应的表格。

3.1.5 各类图纸的说明应语言简练、文字规范、排列整齐。说明的顺序应为设计依据、设计范围、需说明的设计内容、坐标及高程系统、尺寸单位。

3.1.6 设计图纸图幅宜符合下列规定：

1 图纸幅面尺寸宜采用表3.1.6所规定的基本幅面；

2 图纸的幅面尺寸(图3.1.6)也可按表3.1.6的规定加长幅面尺寸。

表3.1.6 图纸幅面尺寸(mm)

图3.1.6 图纸的幅面尺寸

3.1.7 在图纸上应用粗实线画出图框，并应留出装订边，图框格式应符合图3.1.7的规定，图框尺寸应符合表3.1.7的规定。

图3.1.7 图框格式

表3.1.7 图框尺寸(mm)

3.2 图线

3.2 图 线

3.2.1 绘制图纸时，常用图线宜符合表3.2.1的规定。

表3.2.1 常用图线

3.3 字体

3.3 字 体

3.3.1 编制文表时，字体应按照项目规定选用。当项目无规定时，正文汉字宜采用小四号宋体，标题宜采用四号黑体。

3.3.2 绘制图纸时，字体和字高宜符合表3.3.2的要求。

表3.3.2 字体表

3.3.3 绘制图纸时，数字、文字的宽度因子宜采用0.7～1.0。

254'>《石油化工企业总图制图标准[附条文说明]》GB/T 51027-2014

4.16 排洪沟设计图

4.16 排洪沟设计图

4.16.1 排洪沟设计图应包括排洪沟平面布置图及排洪沟详图。

4.16.2 排洪沟平面布置图应包括下列内容：

1 坐标网、指北针、图例、说明、工程量表等；

2 排洪沟的沟宽、纵坡、变坡点的具体位置、水流方向、沟顶或沟底标高及周边场地标高。

4.16.3 排洪沟详图应包括下列内容：

1 图例、说明等；

2 排洪沟的材料要求、尺寸、伸缩缝的设置、地基处理等要求。

5图例

5 图 例

5.0.1 工厂位置图图例应符合表5.0.1的规定。

表5.0.1 工厂位置图图例

5.0.2 平面布置图例应符合表5.0.2的规定。

表5.0.2 平面布置图例

注：改、扩建工程中原有设施的图例线宽均采用细实线。

5.0.3 竖向布置图例应符合表5.0.3的规定。

表5.0.3 竖向布置图例

5.0.4 管线综合图例应符合表5.0.4的规定。

表5.0.4 管线综合图例

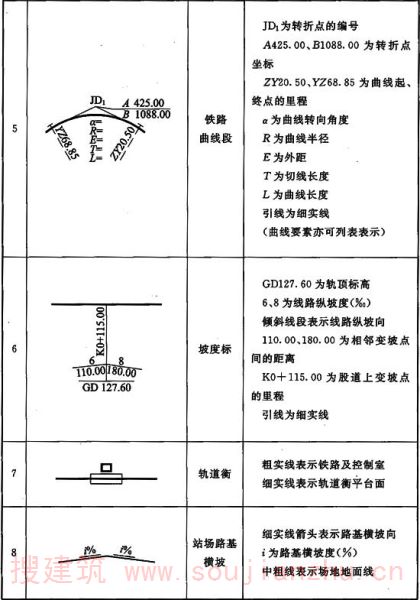

5.0.5 铁路布置图例应符合表5.0.5的规定。

表5.0.5 铁路布置图例

5.0.6 剖面及详图图例应符合表5.0.6的规定。

表5.0.6 剖面及详图图例

5.0.7 其他设计图例应符合表5.0.7的规定。

表5.0.7 其他设计图例

 本标准用词说明

本标准用词说明

1 为便于在执行本标准条文时区别对待，对要求严格程度不同的用词说明如下：

1)表示很严格，非这样做不可的：

正面词采用“必须”，反面词采用“严禁”；

2)表示严格，在正常情况下均应这样做的：

正面词采用“应”，反面词采用“不应”或“不得”；

3)表示允许稍有选择，在条件许可时首先应这样做的：

正面词采用“宜”，反面词采用“不宜”；

4)表示有选择，在一定条件下可以这样做的，采用“可”。

2 条文中指明应按其他有关标准执行的写法为：“应符合……的规定”或“应按……执行”。
