机械式停车库工程技术规范[附条文说明]JGJ/T326-2014

 前言

中华人民共和国行业标准

机械式停车库工程技术规范

Technical code for mechanical parking garage engineering

JGJ／T 326-2014

批准部门：中华人民共和国住房和城乡建设部

施行日期：2014年10月1日

中华人民共和国住房和城乡建设部公告

第333号

住房城乡建设部关于发布行业标准《机械式停车库工程技术规范》的公告

现批准《机械式停车库工程技术规范》为行业标准，编号为JGJ／T 326-2014，自2014年10月1日起实施。

本规范由我部标准定额研究所组织中国建筑工业出版社出版发行。

中华人民共和国住房和城乡建设部

2014年2月28日

前言

根据住房和城乡建设部关于《印发<2011年工程建设标准规范制订、修订计划>的通知》(建标[2011]17号)的要求，规范编制组经广泛调查研究，认真总结实践经验，参考有关国际标准和国内先进标准，并在广泛征求意见的基础上，编制本规范。

本规范的主要技术内容是：1.总则；2.术语；3.设计；4.施工与安装；5.工程验收；6.运行维护。

本规范由住房和城乡建设部负责管理，由中国建筑第七工程局有限公司负责具体技术内容的解释。执行过程中若有意见和建议，请寄送中国建筑第七工程局有限公司(地址：郑州市城东路108号中建大厦，邮政编码：450004)。

本规范主编单位：中国建筑第七工程局有限公司

福建省第五建筑工程公司

本规范参编单位：中国建筑股份有限公司

中国建筑科学研究院

中国建筑西北设计研究院有限公司

中国重型机械工业协会停车设备工作委员会

杭州西子石川岛停车设备有限公司

许继停车系统有限公司

山东莱钢泰达车库有限公司

深圳怡丰自动化科技有限公司

本规范主要起草人员：焦安亮 张建新 吕建星 闫亚召 肖青云 龚建平 张 鹏 黄延铮 肖绪文 张晶波 曾凡生 王五奇 郑振洪 史少博 谭化杰 赵整社 戴学明 刘 正 赵 民 朱 峰 张涓笑 陈 磊 陈锦标 李文涛 田 敏 刘清才 苗庆华 张瑞锋 张中善 李永辉 徐红杰 侯振国 刘 建 侯 涛 窦国举 张 煜 李 阳 周支军

本规范主要审查人员：许溶烈 胡德均 李正良 周德源 蒋立红 刘俊岩 林郁萍 罗文龙 吴一红 孙 钢 戎向阳 郭晋生

1总则

1  总    则

1.0.1  为在机械式停车库建设和使用过程中，贯彻执行国家的技术经济政策，做到技术先进、经济合理、安全适用、保证工程质量，制定本规范。

▼ 展开条文说明
1.0.1  停车难问题一直困扰着人们，已成为社会性难题。机械式停车库以其占地面积小，空间利用率高等优点，正在我国蓬勃发展，也在一定程度上缓解了当前停车难问题。但机械式停车库的设计、施工、验收和运行维护等标准尚未形成完整的体系，为促进和规范停车库的建设，制定了本规范。

1.0.2  本规范适用于新建、扩建和改建的机械式停车库工程的设计、施工、验收和运行维护。

1.0.3  机械式停车库工程的设计、施工、验收和运行维护，除应符合本规范外，尚应符合国家现行有关标准的规定。

▼ 展开条文说明
1.0.3  本规范是机械式停车库建设的专业性规范，在工程建设中，除应按本规范的规定执行外，尚应符合国家现行有关标准的规定。
有关标准包括但不限于：  《机械式停车设备术语》GB／T 26476、《机械式停车设备分类》GB／T 26559、《机械式停车设备通用安全要求》GB 17907、《机械设备安装工程施工及验收通用规范》GB 50231、《停车库建筑设计规范》JGJ 100、《汽车库、修车库、停车场设计防火规范》GB 50067、《起重机设计规范》GB／T 3811和《钢结构焊接规范》GB 50661。

2术语

2  术    语

2.0.1  机械式停车库  mechanical parking garage

   采用机械式停车设备存取、停放汽车的停车库。

▼ 展开条文说明
2.0.1  机械式停车库一般分为以下类型：
1  升降横移类停车库，按布置方式可分为半地下式、全地上式和重列式；按设备结构可分为四柱结构形式和二柱结构形式(图1)。由于升降横移类停车库对场地的适应性较强，可以根据不同的地形和空间进行任意组合、排列，规模可大可小，对土建的要求比较低，因此，升降横移类停车库应用十分普遍。

图1  升降横移类机械式停车库示意图
2  简易升降类停车库，可以分为垂直升降式停车库和俯仰升降式停车库(图2)。采用简易升降类停车设备的机械式停车库比较简单，操作容易，多用于私人住宅、企事业单位、地下室等。

图2  简易升降类机械式停车库示意图

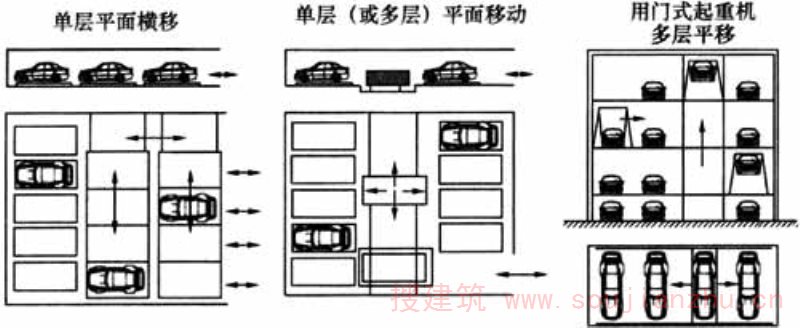

3  平面移动类机械式停车库，可以分为单层平面横移类、单层平面移动类、门式起重机多层平移类和多层平面移动类(图3)。按出入口位置可分为下部出入式、中部出入式和上部出入式；按车位布置形式可分为横置式、纵置式和多排布置式。
该类停车库容车密度较大，自动化程度高，存取车辆快捷，目前应用较多。适宜作为大型停车库，建在机场、车站、繁华商业中心区、体育馆等城市区域。

图3  平面移动类机械式停车库示意图
4  巷道堆垛类机械式停车库，按出入口位置可以分为下部出入式、中部出入式和上部出入式；按车位布置形式可以分为横置式、纵置式(图4)。该种停车库主要适用于平面面积大、高度受限制的场所。

图4  巷道堆垛类机械式停车库示意图
5  垂直升降类机械式停车库，按出入口位置可以分为下部出入式、中部出入式和上部出入式；按与其他主体建筑物相对关系可以分为独立式和内置式；按车库相互关系可以分为独立式、并列式、纵列式、混合式(图5)。

图5 垂直升降类机械式停车库示意图

2.0.2  机械式停车设备  mechanical parking equipment

   采用机械方法存取、停放汽车的机械装置或设备系统。简称停车设备。

▼ 展开条文说明
2.0.2  目前我国常见的机械式停车设备有：升降横移类、简易升降类、平面移动类、巷道堆垛类、垂直升降类、垂直循环类、水平循环类和多层循环类。

2.0.3  全自动停车库  fully automatic mechanical parking gar-age

   室内无车道，且无驾驶员进出的机械式停车库。

2.0.4  复式停车库  compound mechanical parking garage

   室内有车道、有驾驶员进出的机械式停车库。

2.0.5  适停车型  optimal stopping model

   停车设备的设计存取、停放汽车类型。

2.0.6  辅助设施  auxiliary equipment

   协助停车设备共同完成存取汽车的设施。

▼ 展开条文说明
2.0.6  辅助设施包括转换区门及其连锁装置、工作区门、侧门、检修门、紧急出口、通行门等。

2.0.7  配套设施  peripheral equipment

   独立于停车设备以外，具有自身功能，服务于停车库的设施。

▼ 展开条文说明
2.0.7  配套设施包括消防设施、给水排水设施、通风排烟设施、照明设施和停车收费管理系统等。

2.0.8  回转盘  turn table

   通过回转动作，改变所载车辆纵轴方向的机械设备。

2.0.9  地坑  parking pit

   停车设备出入层以下的地下停车空间。

2.0.10  底坑  pit

   机械式停车库的停车层底层地面以下的坑道。

2.0.11  附建式停车库  accessorily build mechanical parking gar-age

   与其他建筑物或构筑物结合建造，并共用或部分共用建筑主体结构的机械式停车库。

2.0.12  转换区  transfer area

   存取汽车时，由驾驶员驾驶状态转换为停车设备控制状态或由停车设备控制状态转换为驾驶员驾驶状态的区域。

▼ 展开条文说明
2.0.12  工作区是指停车设备运行、存放汽车的区域。对无人方式的停车设备，该区域不允许驾驶人进入(图6)。

图6 转换区示意图
1-转换区门；2-工作区门；3-侧门；4-检修门；5-紧急出口；6-通行门；7-围栏；8-转换区；9-工作区

2.0.13  单套停车设备  a single set of mechanical parking e-quipment

   具有独立完成存取、停放汽车功能的基本设备控制单元。

2.0.14  重列式停车库  tandem mechanical parking garage

   连续两排及以上的机械式停车位纵向或横向贯穿排列在一起的停车库。

2.0.15  中部出入式停车库  parking garage with middle en-trance-exit

   汽车在停车设备中部出入的停车库。

2.0.16  井道  well

   停车库内供搬运器升降运行的空间。

2.0.17  停车设备层数  floors height of mechanical parking e-quipment

   停车设备的停车位层数。

2.0.18  无人方式  nobody allowed

   驾驶员不进入工作区，而由停车设备将转换区的汽车自动存入停车位或从停车位取出至转换区的存取方式。

▼ 展开条文说明
2.0.18  无人方式的转换区和工作区分开设置。

2.0.19  准无人方式  personnel quit mode

   由驾驶员将汽车开进工作区或从工作区开出，并由停车设备完成汽车存取的方式。

▼ 展开条文说明
2.0.19  准无人方式的转换区在于作区内。在汽车内无人的情况下，停车设备完成汽车存取。

3设计

3.1 一般规定

3  设    计

3.1  一般规定

3.1.1  机械式停车库的基地和总平面设计应按现行行业标准《汽车库建筑设计规范》JGJ 100执行。

▼ 展开条文说明
3.1.1  现行行业标准《汽车库建筑设计规范》JGJ 100与本规范相互衔接、互为补充。

3.1.2  机械式停车库可按停车的自动化程度分为全自动停车库和复式停车库。全自动停车库的停车设备宜采用平面移动类、巷道堆垛类、垂直升降类；复式停车库的停车设备可采用升降横移类和简易升降类。

▼ 展开条文说明
3.1.2  本条旨在为停车库设计选取停车设备提供参考。平面移动类、巷道堆垛类、垂直升降类、垂直循环类、水平循环类和多层循环类等停车设备内无通道，不需进人，可以作为全自动停车库的首选；升降横移类和简易升降类停车设备需进人停车，可以作为复式停车库的首选。垂直循环类、水平循环类和多层循环类等停车设备市场上使用较少，本规范未对这三类停车设备的工程应用做出规定。若要采用这三种停车设备，可以与设备生产厂家进行协商，确定技术参数。

3.1.3  机械式停车库的适停车型尺寸及质量可按表3.1.3确定。

表3.1.3  适停车型尺寸及质量

   注：X为小型车；Z为中型车；D为大型车；T为特大型车；C为超大型车；K为客车。

▼ 展开条文说明
3.1.3  表3.1.3摘自《机械式停车设备分类》GB／T 26559-2011。

3.1.4  机械式停车库的停车设备选型应与建筑工程设计同步进行，并应根据停车设备、辅助设施和配套设施等进行建筑空间的设计。机械式停车库应预留安装操作空间，且操作空间的宽度和高度应根据停车设备类型进行确定。

▼ 展开条文说明
3.1.4  停车设备的尺寸和汽车的出入方式等各不相同，造成了不同的停车设备对建筑平面尺寸和高度等的要求各不相同，为了协调建筑工程与停车设备要求，使停车库的建筑设计和停车设备的类型相符合，避免后设计造成资源浪费，制定本条。停车库建筑的平面和空间尺寸需依据设备要求进行设计，并需满足停车设备安装就位所需要的工作面以及检修要求的空间和通道。同时还需考虑配套的消防、电气、照明、通风、采暖等设施的空间要求。

3.1.5  机械式停车库的出入口及车道等设计应符合下列规定：

   1  复式停车库的出入口及车道设计应按现行行业标准《汽车库建筑设计规范》JGJ 100的相关规定执行；

   2  对于采用升降横移类和简易升降类停车设备的机械式停车库，车位前的出入口场地尺寸应满足车辆转向进入载车板的要求，且其宽度不宜小于6000mm(图3.1.5)；

图3.1.5  车位前的出入口场地

1-停车位；2-通道或室外道路

   3  全自动停车库出入口门洞净宽不应小于停车设备的适停车型宽度加500mm，且不应小于2500mm，净高不应小于2000mm；

   4  全自动停车库的出入口场地无法满足车辆直行出入时，可在出入口处设置回转盘，并应根据回转盘设备确定安装回转盘的地坑尺寸；

   5  机械式停车库的人员疏散出口和车辆疏散出口应分开设置。

▼ 展开条文说明
3.1.5  机械式停车库的出入口及车道设计：
1  现行行业标准《汽车库建筑设计规范》JGJ 100对复式停车库的设计作了详细的规定，复式停车库的设计需按该规范执行。
3  本条规定机械式停车库建筑的门洞尺寸，是为了确保汽车和驾驶人能够顺利通过全自动停车库出入口门。适停车宽加500mm，考虑了车辆出入的方便性而确定；不小于2500mm，是在考虑车辆出入方便性的同时，考虑了建筑模数的规定；出入口净高2000mm，参考了现行国家标准《民用建筑设计通则》GB 50352-2005第6.2.3条的规定。

4  当停车库出入口处场地过于狭小，汽车无法自行调整方向进入停车库时，可以通过设置回转盘来解决。采用平面移动类、巷道堆垛类、垂直升降类等停车设备的机械式停车库采用回转盘的较多。

3.1.6  机械式停车库应根据需要设置检修通道，且宽度不应小于600mm，停车位内检修通道净高不宜小于停车位净高。设置检修孔时，检修孔宜为正方形，且边长不宜小于700mm。

3.1.7  平面移动类停车库、巷道堆垛类停车库、垂直升降类停车库宜设置管理室，且管理室宜设在临近出入口处，并应满足观察车辆进出状况的视野要求。当不能设在临近出入口处时，管理室内应设置具备观察车辆进出状况功能的视频监控系统。其他类型停车库可根据规模和管理需要设置管理室。

▼ 展开条文说明
3.1.7  平面移动类停车库、巷道堆垛类停车库、垂直升降类停车库对车辆存取、停车位置和停放安全要求高，需要设置管理室进行监控。

3.1.8  机械式停车库的地下室和底坑应保持干燥，宜采取排水措施，并应根据当地气候、水文地质情况，进行防水设计。

▼ 展开条文说明
3.1.8  停车设备对潮湿的环境比较敏感，为避免和减少锈蚀，停车库的地下室和地坑等部位需保持干燥。

3.1.9  机械式停车库出入口处应设置防止雨水倒灌的设施。设有回转盘的停车库，回转盘的底坑应采取防水和排水措施。

3.1.10  机械式停车库的地基、基础和结构等应根据建设场地的地质勘探报告、停车设备的荷载要求及国家现行有关标准的规定进行设计，并应符合下列规定：

   1  宜采用混凝土基础，且混凝土的厚度不宜小于200mm，强度等级不宜小于C25；

   2  停车设备钢架与基础之间宜采用直接预埋、埋设预埋件等方式进行连接；预埋件的尺寸、位置和精度等应满足停车设备安装的要求；

   3  埋设设备预埋件的建筑结构混凝土厚度不宜小于200mm；当混凝土厚度小于200mm时，应对连接构造采取加强措施；

   4  停车设备的钢架宜为便于现场拼装的形式，并应满足机械式停车库对钢架的强度和刚度要求。

▼ 展开条文说明
3.1.10  不同类型的停车设备的重量及运行荷载各不相同，即使同一类型的停车设备，不同厂家生产的停车设备也不相同，因此，停车库基础、结构和预埋件的受力大小需依据设备生产厂家提供的荷载数据确定：
1  建议混凝土厚度构造要求不小于200mm，是为了满足预埋设备连接件的要求；
2  停车设备钢架基座直接预埋在混凝土基础内，可保证基础与结构整体性、减少安装误差；在混凝土基础内预先埋设设备连接件可降低施工难度、提高安装精度；
3  此款是停车设备安装用预埋件对结构混凝土构造的要求；
4  停车库钢架一般为工厂制作，现场组装，其单个构件不宜过大，并且需尽量减少现场焊接操作。

3.1.11  当附建式停车库与建(构)筑物主体结构连接时，不应对建(构)筑物产生不利影响，并应符合下列规定：

   1  应对原建(构)筑物进行检测和符合性验算，再根据检测和验算结果，进行连接设计；

   2  应根据停车设备的运行特点，采取隔振和防噪措施。

▼ 展开条文说明
3.1.11  原有建(构)筑物一般未考虑后建停车库的附着，当有停车库附着时，需对原有建筑结构是否符合附着要求进行评价，综合考虑对原有建筑的影响。
1  根据原有建筑的结构和使用情况，进行结构检测和符合性验算；
2  停车设备在运行过程中，会产生振动和噪声，设计中需考虑其对原有建筑的影响。

3.1.12  机械式停车库的抗震设计应符合现行国家标准《建筑抗震设计规范》GB 50011的规定。

3.1.13  机械式停车库内的消防、通风、电缆桥架等管线宜设置在行车道的上方，且不得侵占停车位的空间。

3.1.14  机械式停车库外宜设置清洗停车设备的给水点。

▼ 展开条文说明
3.1.14  机械式停车库在使用过程中，停车设备无法避免积灰和沾染油污，为满足停车设备的正常运转和清洁需求，就需要对停车设备进行定期的清洁，给水点的设置就非常必要。

3.1.15  当机械式停车库内温度不能满足停车设备正常工作温度要求时，应采取采暖或散热措施。

▼ 展开条文说明
3.1.15  机械式停车库的自动化控制设备对工作环境要求较高，通常室内停车设备的正常工作条件为：工作环境温度不超过40℃(在24h内的平均温度不超过35℃)，不低于-5℃；室外停车设备的正常工作条件为：工作环境温度不超过40℃(在24h内的平均温度不超过35℃)，不低于-25℃。以上数据是总结了各类停车设备技术标准的基础上给出的。

3.1.16  当机械式停车库不具备自然通风条件或自然通风不能满足停车库内空气品质要求时，应设置机械通风装置，并应符合国家现行标准《工业企业设计卫生标准》GB Z1的规定。

3.1.17  全封闭的机械式停车库宜设置机械排烟系统，风管应采用难燃材料。排烟风机应满足当输送介质温度在280℃及以上时能至少连续工作30min，并在介质温度冷却至环境温度时仍能连续正常运转的要求。

▼ 展开条文说明
3.1.17  全地下或不具备自行排烟的机械式停车库，需要设置机械排烟系统强制排烟。排烟风机技术性能指标为现行行业标准《消防排烟通风机 技术条件》JB／T 10281规定的要求。

3.1.18  机械式停车库的电气工程应按国家现行有关标准进行设计，并应符合下列规定：

   1  停车库的配电宜采用双回路供电，且两个回路的供电线路之间应设置自动切换装置；当采用单回路供电时，宜配置备用电源；

   2  停车设备的电源应采用三相五线制，并应与消防配电、停车库照明和监控系统等线路分设；

   3  停车库的人员疏散出入口、配电室、控制室及管理室等应设置应急照明，且应急照明器具的应急工作时间不应小于30min；

   4  停车库内应设检修插座箱或检修插座，并宜根据需要分别设置36V、220V、380V的电源插座；

   5  停车库宜预留电动车充电设施接口，并应设置电池充满自动断电装置。

▼ 展开条文说明
3.1.18  机械式停车库的电气设计包括配电、应急供电、照明和应急照明以及电动汽车供电等。现行国家标准包括《供配电系统设计规范》GB 50052、《低压配电设计规范》GB 50054、《民用建筑电气设计规范》JGJ 16、《建筑照明设计标准》GB 50034等：
1  停车库的断电，会造成存取车的困难，影响停车库服务对象的出行，尤其是大型公共停车库，容易造成较大影响，所以停车库需具备两条供电线路或配备用电源。
3  本条主要是考虑疏散的需要及车库检修的要求。现行行业标准《民用建筑电气设计规范》JGJ 16-2008的第13.8.6条的要求，应急照明器具的持续工作时间需大于或等于30min。检修插座主要考虑不同使用电压等级的需要。
4  根据国家节能减排政策的要求，电动汽车等新能源汽车已经成为发展趋势，为满足电动汽车充电需求，制定本款。

3.1.19  机械式停车库应优先采用自然采光，当自然采光无法满足要求时，应设置照明，并宜采用节能光源。复式停车库照度标准值应按现行行业标准《汽车库建筑设计规范》JGJ 100执行；全自动停车库照度标准值宜符合表3.1.19的规定。

表3.1.19  全自动停车库照度标准值

   注：1  对于停车位的照度标准，当驾驶员不进入时，不作要求；

       2  操作盘的照度标准值适用于由驾驶员自行操作时。

3.1.20  机械式停车库的防雷设计应符合现行国家标准《建筑物防雷设计规范》GB 50057的规定。

3.1.21  机械式停车库的防火设计应符合现行国家标准《汽车库、修车库、停车场设计防火规范》GB 50067的规定。

3.1.22  机械式停车库智能化系统可按现行国家标准《智能建筑设计标准》GB／T 50314进行设计，并应符合下列规定：

   1  宜设置车位信息系统和自动报警系统，并可根据停车设备类型、建设规模及环境等因素，选择配置出入口控制系统、智能化电子收费系统、停车诱导系统、反向寻车诱导系统、电子标签系统、车辆以及驾驶人高清图像比对系统、大型停车库运行视频监控系统、远程通信及协助系统等智能化系统；

   2  机械式停车库宜至少被一种无线通信信号覆盖，且停车库转换区宜设置有线和无线通信装置；

   3  机械式停车库智能化系统应与火灾自动报警及消防联动系统连接。

▼ 展开条文说明
3.1.22  机械式停车库智能化系统是停车自动化的保证，也是机械式停车库的优势之一，要求智能化系统应适应机械式停车库特点：
1  车位信息系统和自动报警系统是机械式停车库必备的智能化系统，条文中所列是对不同设备和管理要求的可选系统。
2  无线通信信号覆盖、设置通信装置，主要是为了满足机械式停车库内通信的畅通及可靠性。

3.1.23  机械式停车库的噪声指标应符合现行国家标准《社会生活环境噪声排放标准》GB 22337的规定，停车库内一氧化碳浓度应符合国家现行标准《工作场所有害因素职业接触限值  第1部分：化学有害因素》GBZ 2.1的规定。

▼ 展开条文说明
3.1.23  当停车设备的机械传动和存取车过程中产生影响人们工作、休息的噪声时，停车库需采取降噪措施，使其噪声排放标准满足国家现行标准《社会生活环境噪声排放标准》GB 22337的要求。有关研究显示，汽车在停车库内发动机的工作状态均为怠速运转，在怠速状态下，一氧化碳、碳氢化合物和氮氧化合物三种污染物散发量的比例约为7：1.5：0.2，通过CO的排放量就可以推算出HC和NO_x排放量，只要CO的浓度满足标准，其他污染气体就满足标准要求。

3.2 升降横移类停车库

3.2  升降横移类停车库

3.2.1  升降横移类停车库可由多套升降横移类停车设备组合而成，且单套停车设备的停车数量不宜超过25辆。

▼ 展开条文说明
3.2.1  单套停车设备每次只能存或取一辆汽车，服务的汽车数量太多会造成存取车时间过长，降低停车库的效率，所以，单套停车设备服务的汽车数量不宜太多。

3.2.2  升降横移类停车库的出入层净高不宜小于2000mm，其他停车层净高不宜小于适停车型的高度加50mm。

▼ 展开条文说明
3.2.2  升降横移类停车库需结合拟选用的停车设备进行设计，出入层净高2000mm要求是按现行国家标准《民用建筑设计通则》GB 50352确定的；附建式升降横移类停车库内的柱、墙、护栏等之间，梁下与地面之间的净尺寸均需满足停车设备的要求；升降横移类停车设备的单个停车位需要的水平尺寸和停车设备需要的空间高度见表1和表2。
表1  升降横移类停车设备的单个停车位需要的水平尺寸

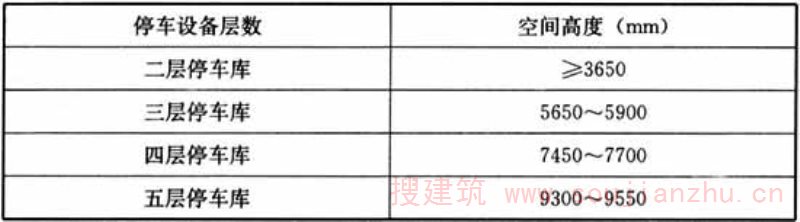

表2  升降横移类停车设备需要的空间高度

3.2.3  对于重列式布置的升降横移类停车库，其列数不宜超过两列；后悬臂式升降横移类停车设备不宜做重列式布置。

▼ 展开条文说明
3.2.3  为提高停车密度或建设土地面积受限时，停车位可以排成两列，超过两列时，汽车出入比较困难。后悬臂式升降横移类停车设备因其悬臂结构特殊，不宜作重列式。

3.2.4  对于中部出入式升降横移类停车库，出入层以下的停车层数宜为1～2层。

▼ 展开条文说明
3.2.4  出入方式主要包括上部出入式、中部出入式和下部出入式。

3.2.5  对于升降横移类停车库建筑的墙、柱、梁与停车设备之间预留的设备安装操作空间，其水平净距不宜小于50mm。

3.2.6  升降横移类停车设备的基础应根据设备荷载和地基、结构承载力进行设计。当利用建筑地面作为设备基础时，应根据设备的荷载标准值对地基、结构承载力进行符合性验算。

3.2.7  利用建筑物地下室的升降横移类停车库，地下室面积超过2000m2的应设置机械排烟系统，且换气次数不宜少于8次／h。机械排烟系统可与人防、卫生等排气、通风系统合用。

3.3 简易升降类停车库

3.3  简易升降类停车库

3.3.1  简易升降类停车库可由单套简易升降类停车设备横向并联组合而成(图3.3.1)，且每组并联组合的简易升降类停车库的停车位不宜超过50个。

▼ 展开条文说明
3.3.1  单套俯仰升降式简易升降类停车设备适用于停车位2个的小型停车库。经过调研，停车位过多，停车场区交通压力将显著加大，一组并联组合的简易升降类停车库的停车位不宜超过50个。

3.3.2  垂直升降式简易升降类停车库的停车层数不宜超过四层，且地下停车层数不宜超过三层。

▼ 展开条文说明
3.3.2  地面以上需留有足够的空间高度，以保证设备最下层车辆升到地面时，设备最上层所停车辆的安全。

3.3.3  垂直升降式简易升降类停车库的停车层净高不应小于2000mm；停车库的停车位长度不应小于适停车型长度加200mm，宽度不应小于适停车型宽度加500mm。

▼ 展开条文说明
3.3.3  垂直升降式简易升降类停车设备每层都需要驾驶人出入，根据现行国家标准《民用建筑设计通则》GB 50352规定，停车设备的层高确定为2000mm。简易升降类停车设备的平面尺寸和空间尺寸可按表3和表4确定。
表3  简易升降类停车设备的平面尺寸

注：N为车位列数。
表4  简易升降类停车库设备的高度

3.3.4  垂直升降式简易升降类停车库的地坑侧壁与停车设备之间应预留设备安装操作空间，且其间距不宜小于200mm。

图3.3.1  三组垂直升降式简易升降类停车设备并联

▼ 展开条文说明
3.3.4  垂直升降式简易升降类停车库的停车层大部分在地坑内，其停车设备安装需考虑操作空间和距地坑侧壁的距离。

3.3.5  垂直升降式简易升降类停车库出入场地可与场区交通通道共用，且其宽度不宜小于6000mm。

▼ 展开条文说明
3.3.5  垂直升降式简易升降类停车库为准无人式，出入场地宽度需满足转向进入停车位，可以利用场区交通通道。

3.3.6  垂直升降式简易升降类停车库的地坑宜采用混凝土结构；设备基础可与地坑结构设计为一个整体。

3.3.7  垂直升降式简易升降类停车库的地坑内应设有排水设施，室外停车库还应有防止雨水灌入的措施，排水系统可采用自动水位控制排水设施，并应符合现行国家标准《建筑给水排水设计规范》GB 50015的规定。

▼ 展开条文说明
3.3.7  垂直升降类简易停车库其地坑对排水要求较高，为避免车库内汽车被水浸泡，地坑排水需根据不同地区、不同雨水量进行排水设计。

32'>《机械式停车库工程技术规范[附条文说明]》JGJ/T 326-2014

 本规范用词说明

本规范用词说明

1 为便于在执行本规范条文时区别对待，对要求严格程度不同的用词说明如下：

1)表示很严格，非这样做不可的：

正面词采用“必须”，反面词采用“严禁”；

2)表示严格，在正常情况下均应这样做的：

正面词采用“应”，反面词采用“不应”或“不得”；

3)表示允许稍有选择，在条件许可时首先应这样做的：

正面词采用“宜”，反面词采用“不宜”；

4)表示有选择，在一定条件下可以这样做的，采用“可”。

2 条文中指明应按其他有关标准执行的写法为：“应符合……规定”或“应按……执行”。

 引用标准名录

引用标准名录

1 《建筑抗震设计规范》GB 50011

2 《建筑给水排水设计规范》GB 50015

3 《工程测量规范》GB 50026

4 《建筑物防雷设计规范》GB 50057

5 《汽车库、修车库、停车场设计防火规范》GB 50067

6 《电气装置安装工程 电气设备交接试验标准》GB 50150

7 《电气装置安装工程 接地装置施工及验收规范》GB 50169

8 《电气装置安装工程 盘、柜及二次回路结线施工及验收规范》GB 50171

9 《土方与爆破工程施工及验收规范》GB 50201

10 《建筑地基基础工程施工质量验收规范》GB 50202

11 《建筑地面工程施工质量验收规范》GB 50209

12 《建筑装饰装修工程质量验收规范》GB 50210

13 《建筑给水排水及采暖工程施工质量验收规范》GB 50242

14 《建筑工程施工质量验收统一标准》GB 50300

15 《建筑电气工程施工质量验收规范》GB 50303

16 《智能建筑设计标准》GB／T 50314

17 《建筑节能工程施工质量验收规范》GB 50411

18 《智能建筑工程施工规范》GB 50606

19 《建筑电气照明装置施工与验收规范》GB 50617

20 《建筑工程绿色施工评价标准》GB／T 50640

21 《混凝土结构工程施工规范》GB 50666

22 《通风与空调工程施工规范》GB 50738

23 《钢结构工程施工规范》GB 50755

24 《道路交通标识和标线》GB 5768

25 《机械式停车设备通用安全要求》GB 17907

26 《社会生活环境噪声排放标准》GB 22337

27 《工业企业设计卫生标准》GB Z1

28 《工作场所有害因素职业接触限值 第1部分：化学有害因素》GBZ 2.1

29 《高层建筑混凝土结构技术规程》JGJ 3

30 《民用建筑电气设计规范》JGJ 16

31 《建筑地基处理技术规范》JGJ 79

32 《汽车库建筑设计规范》JGJ 100

33 《外墙外保温工程技术规程》JGJ 144

34 《城镇道路工程施工与质量验收规范》CJJ 1

35 《简易升降类机械式停车设备》JB／T 8909

36 《升降横移类机械式停车设备》JB／T 891

37 《巷道堆垛类机械式停车设备》JB／T 10474

38 《垂直升降类机械式停车设备》JB／T 10475

39 《平面移动类机械式停车设备》JB／T 10545
