JTT833-2012 沥青混合料渗水仪

沥青混合料渗水仪 JT/T 833-2012

本标准按照GB/T 1.1-2009的规则起草。

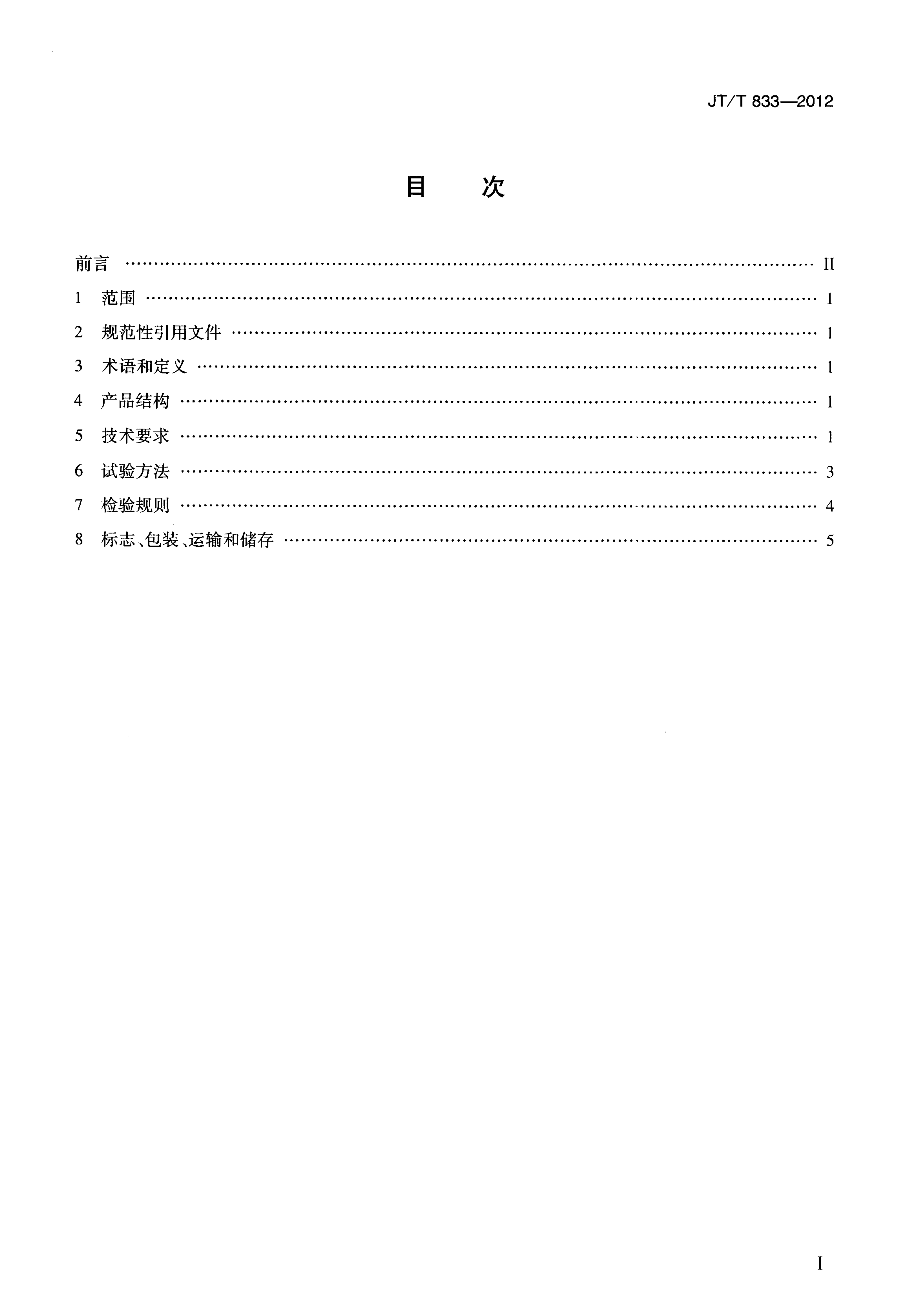

目录

• 引言 II
• 1 范围 1
• 2 规范性引用文件 1
• 3 术语和定义 1
• 4 产品结构 2
• 5 技术要求 2
• 6 试验方法 3
• 7 检验规则 4
• 8 标志、包装、运输和储存 5

标准概述

本标准详细规定了沥青混合料渗水仪的技术参数、结构、试验方法、检验规则以及标志、包装、运输和储存等方面的要求，适用于沥青混合料渗水仪的设计、制造、检验和使用。

规范性引用文件

本标准引用了以下文件： - GB/T 9969 工业产品使用说明书 总则

术语和定义

本标准采用了以下术语和定义： - 渗水系数：单位时间内，在水头压力作用下通过一定截面的沥青混合料的水量，单位为毫升每分钟（mL/min）。

产品结构

渗水仪由以下部分组成： - 盛水量筒 - 金属顶板 - 立柱支架 - 底座 - 渗水管 - 阀门 - 四块1/4圆形压重钢圈 - 塑料圈

技术要求

外观和结构性能

• 金属底座、压重钢圈以及立柱支架等应光滑，无锈蚀和明显划痕。
• 盛水量筒材料应为透明有机玻璃，应透明、无划痕，分度线和数值应清晰、完整；分度线应平直、分格均匀，与量筒轴线垂直；0 mL 和整数100 mL 的刻线应为长线，其余为短线。
• 阀门开关灵活，盛水量筒、底座及阀门等连接紧密、无渗漏。

盛水量筒

• 内径：50.3 mm ± 0.25 mm
• 100 mL ~ 500 mL 刻度线间总容积：400 mL ± 6 mL
• 0 mL ~ 500 mL 刻度线间每100 mL 间距容积：100 mL ± 2 mL
• 分度值：2 mL
• 刻度线间距：1 mm ± 0.03 mm
• 刻度线宽度：不大于 0.053 mm
• 0 mL ~ 500 mL 刻度线总间距：253 mm ± 2 mm
• 0 mL 刻度线到盛水量筒底部距离：300 mm ± 3 mm
• 0 mL 刻度线到底座底部距离：495 mm ± 3 mm

底座

• 底部开口内径：130 mm ± 1 mm
• 上部开口内径：不小于 7 mm
• 外径：220 mm ± 2 mm

渗水管

• 管内径：10 mm ± 0.3 mm
• 阀内径：不小于 9.3 mm

其他

• 在仪器渗漏关闭情况下注水至“0”刻度，静置30 min 液位下降量：不超过 1 mm
• 压重钢圈：1/4 圆形压重钢圈质量：2500 g ± 100 g
• 塑料圈：内径：130 mm ± 1 mm；外径：220 mm ± 2 mm

试验方法

环境条件

• 环境温度：20 °C ± 5 °C
• 相对湿度：小于 85%

试验介质

• 试验介质为 20 °C ± 5 °C 的洁净水

试验仪器和器具

• 游标卡尺：测量范围 0 mm ~ 250 mm，分度值 0.02 mm
• 量筒：测量范围 0 mL ~ 1000 mL，分度值 0.35 mL
• 钢直尺：量程 0 mm ~ 1000 mm，分度值 1 mm
• 电子天平：量程 0 kg ~ 6 kg，感量 0.18 g
• 读数显微镜：不小于 10 倍
• 渗水孔专用通止规：通端直径 10 mm - 0.3 mm，止端直径 10 mm + 0.3 mm
• 温度计：分度值 0.1 °C，量程 0 ~ 50 °C
• 秒表：量程不小于 60 min，分度值 0.2 s

检验规则

检验分类

• 渗水仪的检验分为型式检验和出厂检验。

型式检验

• 有下列情况之一时，应进行型式检验：
• 新产品试制或者老产品转产鉴定时
• 正式生产后，如果重要结构材料、工艺有较大变更，可能影响产品性能时
• 产品停产半年以上，重新恢复生产时
• 国家质量技术监督部门和行业管理部门提出型式检验要求时

出厂检验

• 每台渗水仪均应按照表1规定的项目进行出厂检验。

标志、包装、运输和储存

标志

• 在渗水仪的明显位置应固定产品铭牌，铭牌上的字应清晰。
• 产品标牌的内容应包括：生产企业名称、商标和地址；产品名称；制造日期和出厂编号；主要技术指标。

包装

• 渗水仪的包装应确保在搬运过程中不被损坏。
• 产品的包装箱内应附有产品合格证、符合GB/T 9969要求的使用说明书及必要的装箱清单。

运输

• 运输过程中应避免日晒、雨淋，避免接触腐蚀性气体、液体，防止机械性损伤。

储存

• 产品应储存在通风、干燥、防尘、无腐蚀性气体或液体的库房中。

此标准由全国交通工程设施（公路）标准化技术委员会公路工程材料及仪器设备专业标准化工作组提出并归口。由交通运输部公路科学研究院、福建省高速公路建设总指挥部、南京华达工程检测仪器有限公司共同起草。
